Как проверить свечи накала: способы диагностики

Дизельный двигатель надежен, но у него есть слабое место при запуске — свечи накала. Стоит одной свече выйти из строя, и запуск холодного двигателя может стать заметно сложнее: стартер приходится крутить дольше, двигатель может троить и дымить. Хорошая новость заключается в том, что проверить, действительно ли проблема связана со свечами накала, можно самостоятельно — без поездки на сервис.

В этой статье рассмотрим рабочие способы проверки свечей накала: диагностику мультиметром с измерением сопротивления и напряжения, проверку без снятия с помощью контрольной лампы, а также тест напрямую от аккумулятора.

Что такое свечи накала и как они работают

Свечи накала — это нагревательные элементы, установленные в цилиндрах дизельного двигателя. Их задача — облегчить запуск мотора в холодную погоду.

В дизеле топливо воспламеняется от высокой температуры воздуха при сжатии. Но при холодном запуске часть тепла уходит в стенки цилиндров, из-за чего температура может быть недостаточной для стабильного воспламенения.

Свечи накала решают эту проблему. Они быстро разогреваются до 850–1000 °C и создают локальную горячую зону, благодаря чему топливо легче воспламеняется.

После включения зажигания блок управления подает питание на свечи, и на панели загорается индикатор в виде спирали. Обычно прогрев занимает 2–10 секунд. После его завершения двигатель можно запускать.

На современных дизелях свечи продолжают работать и после запуска (режим постнакала). Это улучшает сгорание топлива, снижает дымность и делает работу двигателя стабильнее.

Каждый цилиндр имеет свою свечу. При выходе из строя одной или нескольких свечей ухудшается запуск, особенно в холодную погоду: двигатель дольше крутится стартером, может работать неровно и сильнее дымить.

Признаки неисправных свечей накала

Чаще всего о проблеме со свечами накала говорит поведение автомобиля при первом запуске после длительной стоянки, особенно ночью. Основные симптомы проявляются именно на холодном двигателе, когда системе предпускового подогрева приходится работать наиболее активно.

Вот признаки, на которые стоит обратить внимание:

• затрудненный запуск холодного двигателя — стартер приходится крутить дольше обычного, мотор запускается не сразу;
• нестабильная работа двигателя в первые минуты после пуска — возможны вибрации, неровные обороты или кратковременное «троение»;
• белый или серый дым из выхлопной трубы при запуске — появляется из-за неполного сгорания топлива в холодных цилиндрах;
• повышенная дымность выхлопа в первые минуты работы двигателя;
• повторные попытки запуска в холодную погоду — двигатель может запускаться только со второй или третьей попытки;
• индикатор неисправности двигателя (Check Engine) или ошибка системы накала в памяти блока управления.

Если вы заметили один или несколько таких симптомов, стоит проверить состояние свечей накала и работу системы их питания.

Подробнее о признаках неисправности, возможных причинах и их развитии читайте в нашем отдельном материале: признаки неисправности свечей накаливания в дизельном двигателе.

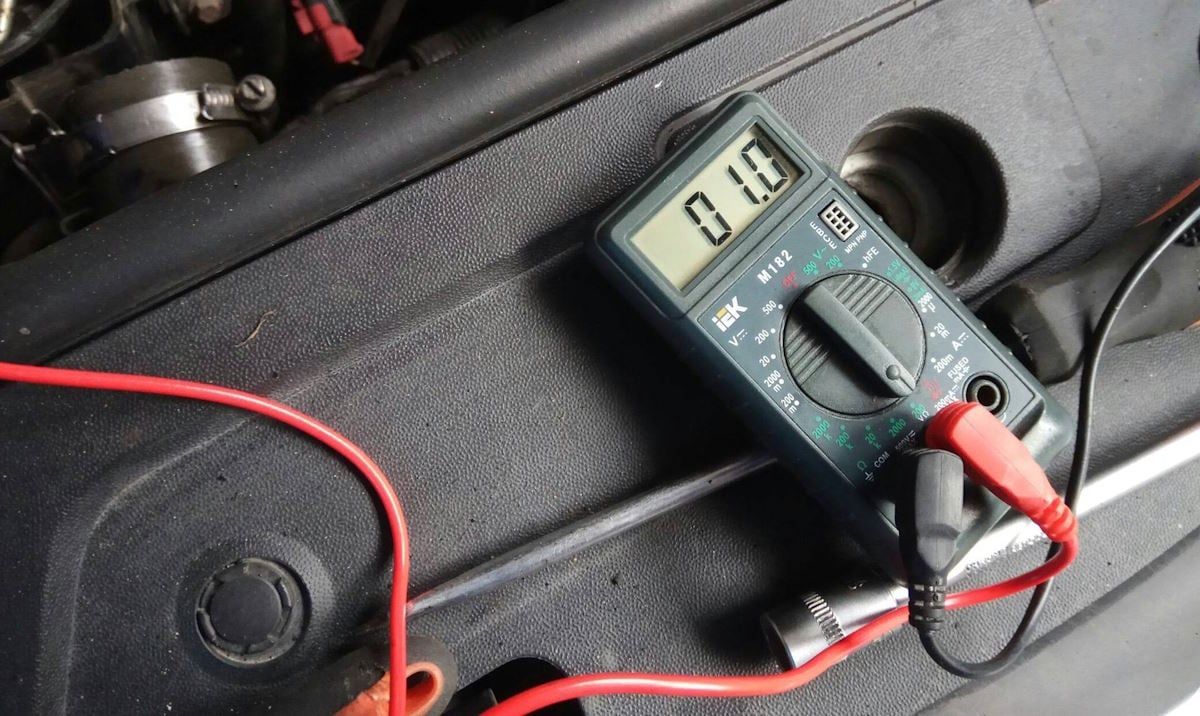

Как проверить свечи накала мультиметром

Мультиметр — один из самых доступных и при этом достаточно точных инструментов для диагностики свечей накала. С его помощью можно проверить, как состояние самого нагревательного элемента (по сопротивлению), так и наличие питания в цепи (по напряжению).

Для такой проверки подойдет любой цифровой мультиметр, поддерживающий измерение сопротивления в низком диапазоне — обычно 20 или 200 Ом.

Проверка сопротивления свечей

Измерить сопротивление можно как на снятой свече, так и прямо на двигателе. При проверке на установленной свече важно только одно условие: провод питания должен быть отсоединён, иначе прибор будет измерять сопротивление всей цепи, а не конкретной свечи.

Пошаговая инструкция

1. Дайте двигателю полностью остыть. Проверку желательно проводить на холодном моторе, поскольку при нагреве сопротивление металла увеличивается и показания могут быть менее точными.
2. Отсоедините штатный разъем питания или снимите общую шину со свечей накала.
3. Переключите мультиметр в режим измерения сопротивления (Ω). Выберите диапазон 20 или 200 Ом, либо используйте режим автоматического выбора диапазона, если он есть.
4. Один щуп мультиметра приложите к центральному контакту свечи (клемме питания), второй — к корпусу свечи или к любой металлической части двигателя рядом с ней.
5. Снимите показания прибора.

Как интерпретировать результаты

Сопротивление исправной свечи накала обычно находится в диапазоне 0,5–2 Ом. Поскольку это очень низкие значения, важно использовать подходящий диапазон измерения.

• если мультиметр показывает «1», «OL» или разрыв цепи, нагревательный элемент перегорел — свеча неисправна;
• значения значительно выше нормы (например, 3–8 Ом) могут указывать на деградацию нагревательного элемента — такая свеча уже плохо прогревается и может работать нестабильно;
• показания в пределах нормы обычно указывают на исправность нагревательного элемента свечи.

На практике удобно проверить все свечи подряд и сравнить их показания. У исправных свечей одной модели значения обычно близки друг к другу — разница в пределах 0,2–0,4 Ом считается нормальной. Если одна свеча показывает, например, 0,8 Ом, а другая — 4–5 Ом, последняя, скорее всего, уже неисправна.

Важный нюанс при измерении

При таких низких значениях сопротивления необходимо учитывать собственное сопротивление щупов мультиметра.

Перед началом проверки замкните щупы между собой. Если прибор показывает, например, 0,2–0,3 Ом, это значение нужно учитывать при измерениях. Иначе исправная свеча может ошибочно показаться неисправной.

Проверка питания на свечах

Если сопротивление всех свечей находится в норме, но двигатель всё равно плохо запускается в мороз, причина может быть не в самих свечах, а в системе их питания.

Неисправности могут возникать в разных элементах цепи: реле свечей накала, предохранителе, проводке или модуле управления. В таком случае свечи остаются исправными, но не получают питание при включении зажигания.

Для проверки питания выполните следующие действия.

Переключите мультиметр в режим измерения постоянного напряжения (DC) и установите диапазон 20 В. Штатный разъём или шину питания при этом оставьте подключенными к свечам.

Плюсовой щуп мультиметра приложите к клемме питания свечи или к общей шине, которая соединяет все свечи накала. Минусовой щуп подключите к «массе» двигателя — например, к любому чистому металлическому болту на блоке цилиндров.

После этого включите зажигание, не запуская двигатель, и наблюдайте за показаниями мультиметра. Напряжение должно появиться сразу после включения зажигания и удерживаться некоторое время — обычно от нескольких секунд до 10–15 секунд, в зависимости от температуры двигателя и алгоритма работы системы накала.

Какое напряжение на свечах считается нормальным

На большинстве дизельных автомобилей с классической системой накала напряжение на свечах составляет примерно 10,5–12,5 В.

Однако на современных дизельных двигателях часто применяются низковольтные свечи накала, рассчитанные на напряжение 4,4 В, 5 В или 7 В. Такие системы используются на многих моторах с электронным управлением и функцией Start-Stop. В этом случае пониженное напряжение является нормой.

На что обратить внимание

Если напряжение на свечах вообще не появляется, сначала следует проверить предохранитель цепи накала. Обычно это мощный предохранитель на 50–80 А, расположенный в блоке под капотом.

Если предохранитель исправен, но питание на свечи не подается, проблема может быть связана с:

• неисправностью реле или модуля управления свечами накала;
• повреждением проводки;
• отсутствием управляющего сигнала от блока управления двигателем (ЭБУ).

Если напряжение появляется, но держится всего 1–2 секунды, это также может указывать на неисправность реле или модуля управления.

Во всех этих случаях сами свечи накала могут быть полностью исправны, поэтому их замена не решит проблему — сначала необходимо восстановить нормальную работу цепи питания.

Как проверить свечи накала не снимая

Если под рукой нет мультиметра или нет времени на полноценную диагностику, можно выполнить быструю проверку свечей накала прямо на двигателе, не снимая их. Этот способ не позволяет точно измерить сопротивление или оценить эффективность нагрева, но помогает за несколько минут определить свечи с полностью оборванным нагревательным элементом.

Такой метод особенно полезен, когда нужно быстро понять, работают ли свечи накала вообще, прежде чем приступать к более глубокой диагностике или ехать на сервис.

Что понадобится

Для проверки потребуется контрольная лампа на 12 В с проводами. Подойдет обычная автомобильная лампа, например, лампа поворотника на 21 Вт, либо светодиод с подходящим резистором.

Как выполнить проверку

1. Отсоедините штатный провод питания от проверяемой свечи накала.
2. Один провод контрольной лампы подключите к плюсовой клемме аккумулятора.
3. Второй провод приложите к контакту свечи накала.

Если лампа загорелась ярко, это означает, что электрическая цепь замкнута и нагревательный элемент свечи проводит ток.

Если лампа не загорается или светится очень слабо, скорее всего, нагревательный элемент перегорел или имеет слишком высокое сопротивление.

Плюсы и минусы метода

Главное преимущество этого способа — простота и скорость. Проверка каждой свечи занимает не более 20–30 секунд, при этом не требуется сложный инструмент.

Однако у метода есть и ограничения. Он позволяет определить только факт наличия электрической цепи, но не показывает реальную эффективность нагрева свечи. Свеча может проводить ток, но при этом нагреваться недостаточно быстро или достигать слишком низкой температуры.

Поэтому такой тест лучше использовать как предварительную диагностику. Перед покупкой новых свечей желательно дополнительно проверить их мультиметром, чтобы не пропустить свечи с частично деградировавшим нагревательным элементом, которые формально остаются рабочими, но уже не обеспечивают нормальный холодный запуск двигателя.

Можно ли проверять свечи накала напрямую от аккумулятора

Да, можно. Это один из самых наглядных способов проверки, который особенно подходит для уже снятых свечей накала. Его главное преимущество в том, что результат виден сразу: исправная свеча начинает быстро нагреваться и раскаляется докрасна.

Как правильно подключить свечу

Для проверки понадобятся два провода с зажимами типа «крокодил».

1. Подключите один провод от плюсовой клеммы аккумулятора к центральному контакту свечи накала.
2. Второй провод подключите к минусовой клемме аккумулятора, а другой конец — к корпусу свечи (резьбовой части).

Через 3–5 секунд исправная свеча начнет нагреваться, а наконечник станет ярко-красным или оранжевым. Обычно это хорошо заметно даже при дневном освещении.

Если свеча не нагревается совсем, скорее всего, нагревательный элемент перегорел и такая деталь подлежит замене.

Важное ограничение

Держать свечу под напряжением дольше 10–15 секунд нельзя. В двигателе свеча охлаждается металлом головки блока цилиндров, а при проверке в воздухе теплоотвод практически отсутствует. Из-за этого нагревательный элемент может перегреться и выйти из строя.

Поэтому проверку лучше выполнять по простой схеме:
подключили → подождали несколько секунд → отключили → оценили результат.

Также важно помнить, что рабочая температура свечей накала может достигать около 900–1000 °C, поэтому при проверке следует соблюдать осторожность и избегать контакта с нагретыми деталями.

На что обратить внимание при нагреве

При исправной свече нагрев обычно начинается с кончика нагревательного элемента и постепенно распространяется вдоль его рабочей части.

Если же сначала раскаляется середина или основание, а наконечник нагревается плохо или остается темным, это может указывать на износ или повреждение нагревательного элемента. Даже если такая свеча формально нагревается, ее эффективность уже снижена, поэтому ее рекомендуется заменить.

Когда менять свечи накала

Средний ресурс свечей накала обычно составляет 60 000–100 000 км. Однако на практике срок их службы сильно зависит от условий эксплуатации автомобиля.

На износ свечей влияют несколько факторов. Частые короткие поездки с холодным запуском увеличивают нагрузку на систему предпускового подогрева, поэтому свечи изнашиваются быстрее, чем при редких, но длительных поездках. Негативно сказываются также следующие факторы: нестабильное напряжение бортовой сети, неисправности системы управления накалом и неблагоприятные условия эксплуатации в холодном климате.

В условиях городских поездок с частыми холодными пусками свечи накала иногда требуют замены уже после 50 000–60 000 км пробега.

Менять одну свечу или весь комплект

Если выходит из строя одна свеча накала, возникает вопрос: менять только её или сразу весь комплект

На практике большинство специалистов рекомендуют замену всех свечей одновременно. Причина проста: если одна свеча отказала после, например, 70 000 км пробега, остальные уже имеют сопоставимый износ. Это означает, что их ресурс также близок к завершению.

В результате возможна ситуация, когда после замены одной свечи через несколько тысяч километров выходит из строя следующая, и процедуру приходится повторять. Кроме того, повторный демонтаж свечей может быть связан с дополнительными трудностями, особенно если они уже начали прикипать к резьбе в головке блока.

Поэтому в большинстве случаев замена комплекта свечей накала позволяет избежать повторных работ и обеспечивает более стабильный запуск двигателя.

Плановая замена перед зимой

Отдельно стоит упомянуть профилактическую замену свечей перед началом холодного сезона. Если пробег автомобиля приближается к 80 000 км, а свечи ни разу не менялись, разумно провести их диагностику или заменить заранее.

Такой подход помогает избежать ситуации, когда двигатель отказывается запускаться в сильный мороз. Профилактическая замена осенью обычно обходится проще и дешевле, чем устранение проблем с запуском зимой.

Частые ошибки при проверке свечей накала

Даже относительно простая процедура проверки свечей накала может дать неверный результат, если нарушить методику диагностики. Ниже приведены наиболее распространенные ошибки, которые допускают при проверке:

• Измерение сопротивления без отсоединения провода питания. Если не снять разъем или общую шину питания, мультиметр будет измерять не сопротивление одной свечи, а всей цепи. Поскольку свечи подключены параллельно, прибор покажет суммарное сопротивление системы. В результате даже при одной перегоревшей свече показания могут выглядеть нормальными.
• Неправильно выбранный диапазон мультиметра. Свечи накала имеют очень низкое сопротивление — обычно 0,5–2 Ом. Если установить слишком большой диапазон (например, 2000 Ом или кОм), прибор может показывать «0» или крайне неточные значения даже на исправной свече. Для проверки лучше использовать диапазон 20 или 200 Ом. Также не стоит полагаться на режим «прозвонки»: он реагирует даже на достаточно высокое сопротивление и не позволяет оценить реальное состояние нагревательного элемента.
• Проверка на горячем двигателе. Сопротивление металла изменяется с температурой. На горячей свече показания могут быть выше, чем при измерении на холодном двигателе, поэтому результаты проверки будут менее точными. По этой причине диагностику желательно проводить после полного остывания двигателя.
• Слишком длительное подключение свечи напрямую к аккумулятору. При проверке снятой свечи от аккумулятора важно не держать ее под напряжением слишком долго. Без теплоотвода через металл головки блока нагревательный элемент может перегреться и выйти из строя. Обычно достаточно 3–5 секунд, чтобы увидеть результат.
• Игнорирование проверки цепи питания. Иногда диагностика ограничивается только измерением сопротивления свечей. Если при этом не проверить питание, можно пропустить неисправность реле, предохранителя или проводки. В такой ситуации свечи остаются исправными, но не получают напряжение, и замена деталей не решает проблему.
• Ориентация только на один симптом. Затрудненный запуск дизельного двигателя не всегда связан со свечами накала. Причиной могут быть и другие неисправности — например, проблемы с топливной системой, сниженная компрессия или слабый аккумулятор. Поэтому проверку свечей лучше выполнять в комплексе с базовой диагностикой двигателя.

Вывод

Проверить свечи накала самостоятельно вполне реально — такая диагностика обычно занимает не более получаса, если под рукой есть базовый инструмент.

Самый надежный способ проверки — мультиметр. С его помощью можно оценить состояние нагревательного элемента по сопротивлению (обычно 0,5–2 Ом), а также убедиться в наличии питания в цепи. Если требуется быстрая предварительная проверка без сложной диагностики, можно использовать контрольную лампу или тест напрямую от аккумулятора — эти методы позволяют за несколько минут определить явно неисправные свечи.

Если при проверке обнаружена хотя бы одна неисправная свеча, чаще всего рекомендуется заменить весь комплект. Остальные свечи обычно имеют сопоставимый износ и могут выйти из строя в ближайшее время.

Также не стоит откладывать диагностику, если двигатель стал заметно хуже запускаться в холодную погоду. Своевременная проверка системы накала позволяет избежать проблем с запуском и дополнительных затрат на ремонт.

Если вы не имеете достаточного опыта, лучше обратиться к механику. Ошибки при диагностике или замене свечей накала могут привести к дополнительным проблемам и лишним затратам.

Часто задаваемые вопросы о свечах накала

Можно ли ездить с неисправной свечой накала?

Да, дизельный двигатель обычно может работать даже с одной неисправной свечой накала. Однако запуск холодного двигателя становится сложнее, увеличивается дымность выхлопа и нагрузка на стартер и аккумулятор. Поэтому неисправную свечу желательно заменить как можно скорее.

Можно ли проверить свечи накала без снятия?

Да, проверить свечи накала можно без снятия. Для этого используют мультиметр, контрольную лампу или проверку напряжения на шине питания. Такие методы позволяют определить неисправную свечу прямо на двигателе.

Какое сопротивление должно быть у свечи накала?

Сопротивление исправной свечи накала обычно находится в диапазоне 0,5–2 Ом. Если мультиметр показывает обрыв цепи или значительно большее значение, свеча, скорее всего, неисправна.

Сколько времени должны нагреваться свечи накала?

В большинстве дизельных автомобилей предпусковой прогрев длится 2–10 секунд. Точное время зависит от температуры двигателя и алгоритма работы системы управления.

Можно ли проверить свечу накала напрямую от аккумулятора?

Да, такой способ используется для проверки снятых свечей. Если подключить свечу к аккумулятору, ее наконечник должен начать раскаляться через 3–5 секунд. При этом держать свечу под напряжением дольше 10–15 секунд нельзя, чтобы не повредить нагревательный элемент.

Как понять, что свечи накала пора менять?

Основные признаки износа свечей — трудный запуск холодного двигателя, белый дым из выхлопной трубы и нестабильная работа мотора в первые минуты после запуска. Также о проблеме может сигнализировать ошибка системы накала в блоке управления.
