Обгонная муфта генератора: признаки неисправности, проверка и замена

Неисправность обгонной муфты генератора может проявляться шумом, нарушением работы ременного привода и проблемами с зарядкой. Похожие симптомы возникают и при неисправностях других элементов привода, поэтому для определения причины нужна последовательная диагностика. Ниже рассмотрены характерные симптомы, безопасные способы проверки, возможные последствия поломки и критерии выбора между заменой муфты и ремонтом генератора.

Что такое обгонная муфта генератора и как она работает

Шкив генератора с обгонной муфтой внешне напоминает обычный ременной шкив, но внутри него находится механизм свободного хода. Когда двигатель через ремень навесного оборудования приводит генератор в движение, муфта передаёт крутящий момент на его ротор. При резком снижении оборотов двигателя она позволяет тяжёлому ротору некоторое время вращаться по инерции, не передавая этот импульс обратно на ремень.

Такое устройство сглаживает неравномерность вращения коленчатого вала, особенно заметную на холостом ходу, при переключении передач, запуске и глушении двигателя. В результате уменьшаются рывки приводного ремня, колебания натяжителя и ударные нагрузки на ролики и подшипники.

В генераторах применяются разные типы обгонных механизмов. Классическая муфта OAP обеспечивает свободный ход ротора при резком снижении скорости ременного привода, а конструкция OAD дополнительно использует пружинно-демпфирующий механизм для гашения колебаний. Различия этих конструкций и особенности их диагностики также описывает производитель компонентов ременного привода Gates в руководстве по проверке обгонных муфт генератора. Особенности самостоятельной проверки этих типов рассмотрены ниже.

Основные признаки неисправности обгонной муфты генератора

Неисправность обгонной муфты генератора проявляется по-разному. Механизм может заклинить и превратиться в жёсткий шкив, начать проскальзывать под нагрузкой либо получить внутренний люфт. Наиболее распространённые симптомы износа муфты генератора:

• стук, треск, свист или скрежет со стороны ременного привода;
• вибрация натяжителя ремня и подпрыгивание ремня;
• удар или дребезг при остановке двигателя;
• нагрев шкива, запах резины и ременная пыль;
• нестабильная зарядка и мигание лампы аккумулятора.

Посторонние звуки при запуске, работе и остановке двигателя

Шум при запуске двигателя может быть кратковременным: слышны треск, металлическое постукивание, свист или гул, исчезающие после стабилизации оборотов. Если механизм имеет люфт или внутренние элементы разрушаются, звук нередко меняется вместе с частотой вращения. На холодном моторе шум может быть заметнее из-за особенностей работы ременного привода и повышенной нагрузки на генератор после запуска.

При включении фар, обогревов и других мощных потребителей сопротивление вращению генератора возрастает. Проскальзывающая муфта в этот момент способна громче свистеть или трещать. Для заклинившего механизма особенно характерны дребезг и одиночный удар при глушении: ротор продолжает двигаться по инерции, но муфта не отделяет его вращение от резко остановившегося ремня.

Если основной симптом — свист со стороны привода, отдельно стоит проверить сам ремень: причины такого звука подробнее разобраны в статье «Почему свистит ремень генератора и что с этим делать».

Вибрация ремня и рывки натяжителя

Когда муфта заклинила, инерционные колебания ротора напрямую передаются на ремень навесного оборудования. Натяжитель приводного ремня вынужден постоянно компенсировать резкие изменения нагрузки. На холостом ходу его рычаг может заметно двигаться, ролик — дребезжать, а ремень — подпрыгивать или идти рывками.

Небольшие рабочие перемещения автоматического натяжителя допустимы. Тревожными считаются широкие, частые колебания, удары в ограничитель, нестабильное положение ремня на ручьях и усиление вибрации при изменении оборотов. Такое поведение характернее для заклинившей муфты, но также встречается при изношенном или неправильно натянутом ремне, перекосе шкивов, износе демпфера натяжителя или проблемах с другим приводным агрегатом.

Проскальзывание, перегрев и проблемы с зарядкой

Если муфта вращается в обе стороны без передачи достаточного усилия, ротор генератора не получает нужной скорости. Особенно заметно это под электрической нагрузкой и на малых оборотах. Возможны снижение зарядного напряжения, периодическое мигание лампы аккумулятора, мерцание освещения и постепенный разряд батареи.

Проскальзывание самой муфты может сопровождаться нагревом шкива. Свист, запах нагретой резины и появление тёмной ременной пыли чаще связаны с проскальзыванием ремня по шкивам, которое может возникать из-за неисправности муфты, натяжителя или самого ремня. Следы перегрева или изменение цвета металла указывают на продолжительное трение, однако проверять температуру рукой нельзя даже сразу после остановки двигателя.

Мигает лампа аккумулятора не только из-за муфты. Причиной могут быть ослабленный или загрязнённый ремень, неисправный регулятор напряжения, плохой контакт проводки, износ щёток, внутреннее повреждение генератора либо сама аккумуляторная батарея. Подробнее причины появления значка аккумулятора на приборной панели разобраны в отдельном материале. Поэтому при таком симптоме необходима комплексная проверка генератора и цепи зарядки.

Почему обгонная муфта выходит из строя

Основная причина поломки обгонной муфты — естественный износ внутренних поверхностей и элементов блокировки. На срок службы влияют частые пуски, резкие изменения оборотов, высокая электрическая нагрузка и постоянная работа автомобиля в тяжёлых условиях.

Другие распространённые причины:

• попадание грязи, воды и дорожных реагентов;
• коррозия и потеря смазки;
• отсутствие или разрушение защитного колпачка;
• попадание моторного масла, охлаждающей или другой технической жидкости;
• перекос, неправильное натяжение либо несоответствующий профиль ремня;
• износ натяжителя и обводных роликов;
• ударные нагрузки из-за неисправностей двигателя или ременного привода;
• ошибки монтажа, неправильный момент затяжки и повреждение при демонтаже;
• низкое качество самой детали.

Единый ресурс обгонной муфты генератора назвать нельзя. Он зависит от модели, конструкции, качества комплектующих и условий эксплуатации. Ориентироваться следует на регламент изготовителя автомобиля, состояние ременного привода и результаты периодического осмотра.

Как проверить обгонную муфту генератора

Проверка состоит из двух этапов: предварительного осмотра на автомобиле и ручной оценки свободного хода после снятия ремня либо генератора. Перед работой необходимо изучить устройство конкретной модели: доступ к приводу, способ натяжения ремня и метод фиксации ротора различаются. Если для снятия деталей не хватает инструмента или опыта, безопаснее ограничиться визуальной диагностикой.

Проверка на автомобиле без снятия генератора

1. Заглушите двигатель, извлеките ключ зажигания и дождитесь полной остановки всех деталей.
2. Осмотрите ремень. Трещины, блестящая рабочая поверхность, надрывы, следы масла, повреждение продольных рёбер ремня и большое количество резиновой пыли говорят о неисправности привода, но не определяют её источник.
3. Проверьте положение шкива и состояние защитного колпачка. Обратите внимание на перекос, ржавчину, металлическую пыль, следы перегрева и осевое биение. Выраженный люфт недопустим.
4. Запустите двигатель и, оставаясь в стороне, наблюдайте за ремнём и натяжителем. Сильные рывки приводного ремня, удары рычага и дребезг ролика требуют дальнейшей проверки. Не приближайте руки, одежду или инструмент к вращающимся узлам.
5. Оцените изменение звука на холостом ходу, при кратковременном повышении оборотов и включении электрических потребителей. Затем послушайте привод в момент остановки двигателя. Удар или затухающий треск может указывать на отсутствие свободного хода.
6. Измерьте напряжение на клеммах аккумулятора мультиметром при работающем двигателе. Учитывайте, что на современных автомобилях напряжение зарядки может меняться в зависимости от нагрузки, температуры и работы системы управления генератором.

Такая проверка выявляет направление дальнейшего поиска, но не всегда позволяет подтвердить поломку. Для точного вывода ремень обычно снимают и отдельно оценивают каждый шкив, ролик и агрегат.

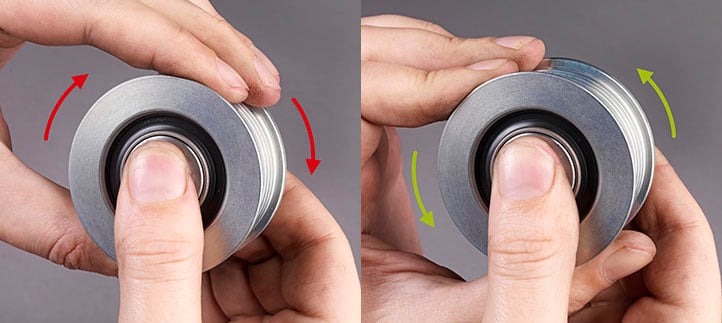

Ручная проверка снятой муфты

Характер ручной проверки зависит от типа установленного шкива. У классической муфты OAP при зафиксированном роторе наружная часть должна блокироваться в направлении передачи момента и свободно вращаться в противоположном. У шкива типа OAD в направлении передачи момента ощущается сопротивление пружинного механизма и допускается ограниченный упругий ход, тогда как в противоположном направлении шкив должен вращаться свободно. Поэтому перед проверкой необходимо определить тип муфты и свериться с технической документацией для конкретного генератора.

Проверка обгонной муфты генератора: в одном направлении механизм должен свободно вращаться, а в другом передавать крутящий момент.

Признаками повреждения считаются:

• полное заклинивание в обоих направлениях;
• свободное вращение в обе стороны;
• закусывание, хруст или рывки;
• сильный осевой или радиальный люфт;
• проскальзывание при попытке передать усилие.

Для проверки и снятия предпочтителен специальный комплект, который удерживает вал и одновременно поворачивает муфту. Попытка зафиксировать ротор отвёрткой может повредить крыльчатку, обмотки или изоляцию, а при срыве инструмента — травмировать человека. Любые ручные проверки проводят только при полностью остановленном двигателе.

Как отличить поломку муфты от других неисправностей

Похожие симптомы могут возникать при неисправности разных элементов ременного привода. Характер проявления помогает определить, какой узел следует проверить в первую очередь.

Можно ли ездить с неисправной обгонной муфтой

Продолжать обычную эксплуатацию рискованно. Последствия неисправной муфты не ограничиваются неприятным звуком: повышенные нагрузки ускоряют износ ремня, натяжителя, роликов и подшипников генератора. Ремень может сойти со шкивов или оборваться, после чего прекратится зарядка аккумулятора. На некоторых двигателях тот же привод обслуживает насос охлаждения или другие важные агрегаты.

Если появился только слабый новый шум, ремень движется ровно, индикатор зарядки не горит и нет запаха перегрева, допустима короткая осторожная поездка непосредственно на диагностику. Откладывать проверку всё равно не стоит.

При сильной вибрации, скрежете, запахе горелой резины, дыме, перегреве шкива, заметном биении либо горящем индикаторе зарядки двигатель лучше остановить в безопасном месте. Дальнейшее движение может привести к обрыву ремня и повреждению соседних деталей.

Замена обгонной муфты: когда менять только шкив, а когда генератор

Если электрическая и механическая части генератора исправны, обычно достаточно заменить муфту. Перед ремонтом проверяют вал и резьбу, состояние посадочных поверхностей, подшипники, ротор, отсутствие внутреннего шума, зарядное напряжение и качество электрических соединений. Одновременно осматривают ремень, натяжитель и ролики.

Генератор целиком меняют или восстанавливают, если обнаружены повреждение вала, разрушенные подшипники, износ контактных элементов, дефекты обмоток, регулятора или выпрямительного блока. Решение принимают по результатам диагностики, а не только из-за неисправного шкива.

Для замены обгонной муфты нужен специальный инструмент: одна его часть удерживает вал, другая отворачивает шкив. Новую деталь затягивают с моментом, указанным изготовителем, после чего устанавливают исправный защитный колпачок. Ударный демонтаж, нагрев и сварка способны повредить вал, подшипники и электрические элементы генератора.

Нельзя устанавливать обычный жёсткий шкив вместо предусмотренной конструкцией муфты. Такая переделка меняет работу всего ременного привода и увеличивает динамические нагрузки.

Как подобрать новую муфту

Деталь подбирают по идентификационному номеру автомобиля и номеру генератора. Подходящую обгонную муфту генератора можно подобрать в каталоге EXIST.UA по параметрам автомобиля. Дополнительно сверяют диаметр, число ручьёв, ширину, профиль и размер резьбы, вылет шкива, тип внутреннего механизма и направление передачи момента.

Внешне похожие муфты могут иметь разные характеристики и не быть взаимозаменяемыми. Если установлен нештатный или ранее заменённый генератор, ориентироваться следует прежде всего на его маркировку.

Замена обгонной муфты: когда менять только шкив, а когда генератор

• Регулярно осматривайте ремень, шкивы и защитный колпачок муфты.
• Своевременно устраняйте течи масла и охлаждающей жидкости.
• Не допускайте перекоса и чрезмерного натяжения ремня.
• Меняйте изношенные ролики и натяжитель до появления сильного люфта.
• Используйте детали, соответствующие конкретному генератору.
• Соблюдайте момент затяжки и технологию монтажа.
• Проверяйте привод сразу после появления новых звуков или вибрации.

Краткие ответы на частые вопросы

Как понять, что неисправна именно обгонная муфта, а не подшипник генератора?

Постоянный гул чаще указывает на подшипник, а сильные движения натяжителя и удар при глушении — на заклинившую муфту. Точный вывод делают после снятия ремня и отдельной проверки муфты с учётом её типа, а также состояния подшипников генератора и других элементов привода.

Должна ли обгонная муфта вращаться в обе стороны?

Свободно вращаться в обе стороны исправная муфта не должна. Классическая муфта OAP свободно вращается в одном направлении и блокируется в другом. У муфты типа OAD в направлении передачи момента допускается ограниченный упругий ход за счёт внутреннего пружинно-демпфирующего механизма, а в противоположном направлении обеспечивается свободное вращение. Свободное вращение без передачи усилия в обоих направлениях указывает на неисправность.

Можно ли проверить муфту отвёрткой?

Самодельная фиксация отвёрткой опасна для человека и может повредить крыльчатку, обмотки или изоляцию. Следует использовать специальный инструмент, а проверку проводить только на остановленном двигателе.

Можно ли ездить, если муфта генератора заклинила?

Нежелательно: возрастают нагрузки на ремень, натяжитель, ролики и подшипники. При скрежете, сильной вибрации, запахе резины или нестабильной зарядке движение необходимо прекратить.

Может ли неисправная муфта вызвать мигание лампы аккумулятора?

Да, если муфта проскальзывает и генератор не набирает необходимые обороты. Но индикатор также реагирует на проблемы с ремнём, проводкой, регулятором, аккумулятором и внутренними элементами генератора.

Нужно ли менять генератор целиком вместе с муфтой?

Обычно нет. Если вал, подшипники, обмотки и электрическая часть исправны, меняют только муфту. Генератор ремонтируют или заменяют при дополнительных повреждениях.

Какой срок службы у обгонной муфты генератора?

Единого пробега нет. Ресурс зависит от конструкции, качества детали, состояния ременного привода, загрязнения и режима эксплуатации. Ориентироваться нужно на регламент производителя и результаты осмотра.
