Признаки пробитой прокладки ГБЦ: как проверить неисправность и что делать

Потеря герметичности между блоком цилиндров и головкой нарушает работу сразу нескольких систем двигателя. Наиболее характерные признаки пробитой прокладки ГБЦ — устойчивый белый дым из выхлопной трубы после прогрева, исчезновение антифриза без видимой течи, пузырьки в расширительном бачке, эмульсия в моторном масле и перегрев двигателя. Возможны троение, снижение мощности и быстрое затвердевание патрубков.

Однако ни один внешний симптом сам по себе не подтверждает диагноз. Пар может оказаться конденсатом, эмульсия — следствием коротких зимних поездок, а перегрев — результатом неисправности термостата или вентилятора. Нужна последовательная диагностика прокладки ГБЦ.

Что делать при подозрении на пробой прокладки

Если температура быстро растет, загорелось предупреждение о перегреве, из-под капота идет пар или двигатель начал резко терять мощность, безопасно остановитесь и заглушите мотор. Включенная печка иногда помогает ненадолго снизить температуру при поиске места остановки, но не является способом продолжить поездку.

Не открывайте горячий расширительный бачок: жидкость находится под давлением и может вызвать тяжелый ожог. Не лейте холодную воду или антифриз в перегретый двигатель — резкий перепад температуры способен усилить деформацию головки блока цилиндров. Проверять уровень можно только после полного остывания.

Для чего нужна прокладка ГБЦ и как происходит ее пробой

Прокладка установлена между блоком цилиндров и головкой. Она герметизирует камеры сгорания, удерживает давление и разделяет каналы моторного масла и охлаждающей жидкости. Деталь работает при высокой температуре и значительных механических нагрузках.

Направление повреждения определяет симптомы пробитой прокладки ГБЦ. При сообщении цилиндра с охлаждающим каналом газы попадают в систему охлаждения, а антифриз — в камеру сгорания. Пробой к масляному каналу вызывает смешивание жидкостей.

Прогар между соседними цилиндрами снижает компрессию в обоих. Наружное повреждение проявляется подтеком на стыке головки и блока. Иногда сочетаются сразу несколько направлений утечки.

Основные признаки пробитой прокладки ГБЦ

Выраженность признаков зависит от места, размера и развития повреждения.

Белый дым или пар из выхлопной трубы

Густой белый выхлоп со сладковатым запахом после полного прогрева может означать, что охлаждающая жидкость поступает в цилиндры и испаряется при сгорании. Подозрение усиливается, если одновременно уходит охлаждающая жидкость, двигатель работает неровно, а наружных течей нет.

Обычный конденсат выглядит иначе. При холодном запуске, особенно в мороз или сырую погоду, из трубы может идти легкий белый пар. По мере прогрева выпускной системы он уменьшается или исчезает, а уровень антифриза остается стабильным.

По одному цвету выхлопа определить, что прогорела прокладка ГБЦ, нельзя. Белый или бело-серый выхлоп также возможен при неполном сгорании топлива. Попадание масла в цилиндры обычно проявляется синим или сизым дымом.

Пузырьки и выброс антифриза из расширительного бачка

При пробое из цилиндра в охлаждающий канал продукты сгорания вытесняют жидкость и создают повышенное давление в системе охлаждения. Характерные проявления — постоянные пузырьки в расширительном бачке, бурление вскоре после холодного запуска, выброс антифриза и быстрое затвердевание патрубков.

Патрубки могут становиться твердыми и при нормальном рабочем давлении, поэтому оценивать их на ощупь недостаточно. Настораживает слишком быстрое повышение давления на еще не прогретом моторе.

Пузырьки также появляются после замены жидкости, если из системы выходит воздух, или при локальном кипении. Подтвердить газы в системе охлаждения помогает химическая проверка. Никогда не снимайте крышку бачка на горячем двигателе.

Эмульсия в масле и масляная пленка в бачке

Антифриз в масле образует светлую непрозрачную эмульсию. Она может быть заметна на щупе и под маслозаливной крышкой. Одновременно иногда повышается уровень масла, меняются его цвет и консистенция. Такое смешивание опасно: разбавленный смазочный материал хуже защищает подшипники, цилиндры и распределительный механизм.

Обратное направление утечки дает масло в расширительном бачке — темную пленку, жирные следы на стенках или сгустки. Но причиной может быть и неисправный масляный теплообменник.

Небольшой светлый налет только под крышкой зимой не является однозначным доказательством. При коротких поездках влага не успевает испариться и смешивается с масляными парами. Гораздо тревожнее эмульсия на щупе, рост уровня масла и одновременное уменьшение объема антифриза.

Перегрев двигателя и потеря охлаждающей жидкости

Когда в контур попадают продукты сгорания, циркуляция охлаждающей жидкости может нарушаться, возникают газовые пробки и локальное кипение. Из-за выброса жидкости через крышку или ее сгорания в цилиндрах уровень падает без заметных наружных подтеков. Печка может внезапно начать дуть холодным воздухом, а показания температуры — колебаться.

Перегрев двигателя бывает и причиной, и последствием повреждения. Сначала отказ помпы, вентилятора или термостата может деформировать головку и разрушить уплотнение. После пробоя давление газов и потеря антифриза усиливают перегрев. Если стрелка температуры приближается к опасной зоне, продолжать движение нельзя.

Нестабильная работа двигателя и снижение мощности

Попадание жидкости в камеру сгорания вызывает трудный запуск, троение, пропуски воспламенения, снижение тяги и увеличение расхода топлива. После стоянки один цилиндр может несколько секунд работать хуже остальных. Свеча в нем бывает влажной или необычно чистой: пар частично удаляет нагар.

Пробой между цилиндрами проявляется иначе. Давление при такте сжатия перетекает из одного цилиндра в соседний, поэтому двигатель работает неровно, хотя масло и антифриз иногда остаются чистыми. Характерный диагностический результат — близкая по величине пониженная компрессия в двух соседних цилиндрах. Окончательно подтвердить межцилиндровый прогар позволяет проверка герметичности цилиндров.

Наружные подтеки масла или антифриза

Наружная утечка выглядит как влажная дорожка, налет или загрязненный масляный участок по линии соединения головки с блоком. После очистки поверхности след может появиться снова.

Такая течь не обязательно означает сообщение цилиндров с внутренними каналами. Перед выводом нужно исключить клапанную крышку, патрубки, фланцы, корпус термостата, помпу, радиатор и другие уплотнения. Иногда жидкость стекает сверху и лишь визуально кажется выходящей из-под головки.

Как отличить пробой прокладки от других неисправностей

Белый дым, эмульсия или перегрев по отдельности недостаточны для вывода. Диагноз строят на сочетании признаков и результатах измерений.

Трещина головки блока цилиндров способна давать почти те же проявления, что и пробитая прокладка ГБЦ. Отличить их без снятия головки удается не всегда.

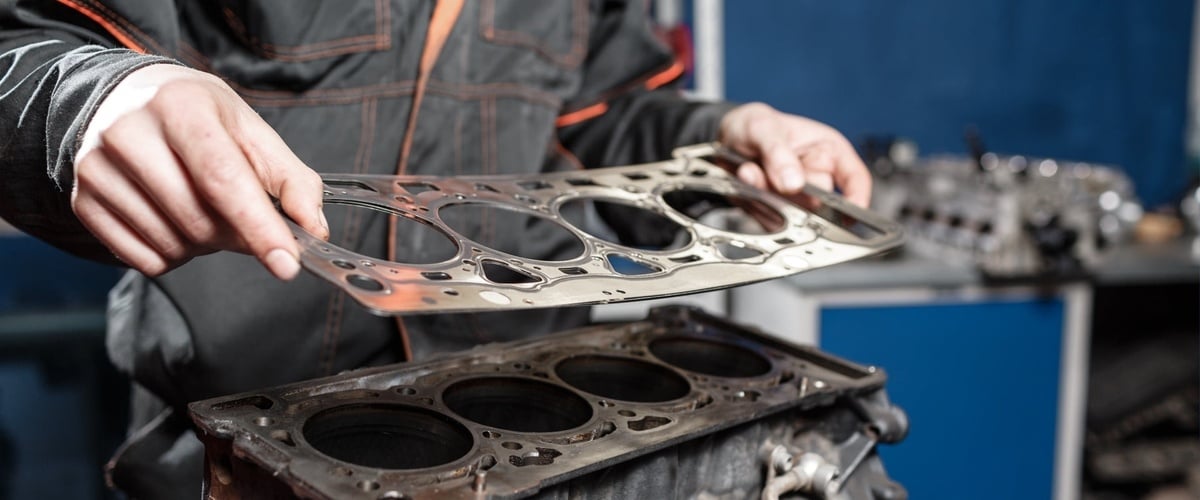

Как проверить прокладку ГБЦ

Проверка делится на безопасный предварительный осмотр и профессиональные тесты. Владелец может заметить сочетание подозрительных изменений, но домашние способы не обеспечивают стопроцентной точности. Надежная диагностика прокладки ГБЦ сопоставляет состояние жидкостей, давление, компрессию и присутствие продуктов сгорания.

Самостоятельный осмотр без разборки двигателя

Все действия под капотом начинайте только после остывания двигателя:

1. Проверьте уровень антифриза и осмотрите бачок на наличие масляной пленки, осадка и следов выброса.
2. Осмотрите масло на щупе и под крышкой. Обратите внимание на эмульсию, помутнение и необъяснимый рост уровня.
3. Проверьте стык головки и блока, патрубки, радиатор, помпу и корпус термостата на внешние течи.
4. После запуска проследите за температурой. Не приближайте руки, одежду и инструменты к вентилятору: он способен включиться автоматически.
5. После полного прогрева оцените, исчезает ли белый пар. Не вдыхайте выхлопные газы.
6. Если есть навыки безопасного обслуживания, осмотрите свечи: одна влажная или чрезмерно чистая свеча требует дальнейшей проверки.

Не открывайте горячий бачок, не используйте открытое пламя и не пытайтесь обнаружить утечку прикосновением к движущимся деталям. При перегреве или сильном троении прекратите проверку и заглушите мотор.

Проверка газов в системе охлаждения

Химический тест на продукты сгорания позволяет обнаружить углекислый газ (CO₂) в газах над охлаждающей жидкостью. Изменение цвета реактива указывает на попадание продуктов сгорания в систему охлаждения.

Специальное устройство устанавливают на горловину бачка или радиатора в соответствии с инструкцией. Воздух из системы проходит через реактив, который меняет цвет при наличии определенных соединений.

Положительный результат заметно повышает вероятность сообщения цилиндра с охлаждающим контуром. Однако реактив может не сработать при небольшом или периодическом пробое, а нарушение процедуры способно исказить результат. Проверку оценивают вместе с потерей антифриза, повышенным давлением, компрессией и тестом герметичности.

Профессиональная диагностика на станции обслуживания

Замер компрессии показывает, насколько эффективно цилиндры удерживают давление. Близкие по величине низкие показатели в двух соседних цилиндрах характерны для пробоя между ними, но возможны также повреждения клапанов или поршневой группы.

При проверке герметичности цилиндров в цилиндр подают сжатый воздух и определяют направление утечки. Пузырьки в бачке указывают на сообщение с охлаждающим каналом, воздух во впуске или выпуске — на негерметичные клапаны. Опрессовка системы охлаждения помогает найти наружные течи и падение давления.

Дополнительно применяют:

• эндоскопический осмотр камер сгорания;
• проверку свечей и кодов пропусков воспламенения;
• контроль системы зажигания, форсунок и теплообменника.

После снятия головки измеряют плоскостность сопрягаемых поверхностей, осматривают отпечаток и повреждения прокладки. Головку проверяют на деформацию, трещины и герметичность каналов. Только такая дефектовка позволяет разделить прогар прокладки и трещину металла.

Особенности симптомов на дизельном и бензиновом двигателе

Признаки на дизельном двигателе и бензиновом моторе во многом совпадают, но условия работы различаются. Высокое давление сгорания в дизеле может приводить к быстрому повышению давления в охлаждающем контуре. Возможны затрудненный холодный запуск, выброс жидкости и твердые патрубки вскоре после пуска.

Белый дым дизеля не всегда связан с антифризом: похожий выхлоп появляется при проблемах с форсунками, низкой температуре сгорания или нарушении подачи топлива. Поэтому проверяют топливную аппаратуру и наличие продуктов сгорания в бачке.

Признаки на бензиновом двигателе чаще дополняются заметными пропусками воспламенения и кодами ошибок. Состояние свечей помогает определить подозрительный цилиндр. Тем не менее ни тип двигателя, ни цвет выхлопа не отменяют инструментальную проверку.

Почему прогорает прокладка ГБЦ

Основные причины прогорания прокладки ГБЦ связаны с перегревом и ошибками сборки. Нехватка антифриза, неисправность вентилятора и другие сбои системы охлаждения нарушают отвод тепла.

Производитель прокладок Fel-Pro отмечает, что одной из основных причин повреждения прокладки ГБЦ является перегрев двигателя. Его могут вызвать низкий уровень охлаждающей жидкости, неисправность водяного насоса или отказ вентилятора системы охлаждения. При сильном перегреве головка блока может деформироваться, что нарушает герметичность соединения.

Повреждение также вызывают:

• детонация, преждевременное воспламенение и чрезмерное давление в цилиндрах;
• нарушение порядка, этапов или момента затяжки болтов;
• повторное применение болтов, которые подлежат замене;
• установка неподходящей по размеру или конструкции прокладки;
• плохая очистка и повреждение сопрягаемых поверхностей;
• непроверенная деформация головки блока цилиндров;
• трещины и ошибки предыдущего ремонта.

Требования к болтам, обработке плоскости и затяжке зависят от конкретного двигателя. Использовать универсальные значения нельзя.

Можно ли ездить с пробитой прокладкой ГБЦ

Продолжать эксплуатацию не рекомендуется. Если наблюдаются перегрев, выброс антифриза, густой белый дым, падение давления масла или сильное троение, двигатель необходимо немедленно заглушить. Безопасное решение — эвакуатор.

Даже при нормальной температуре, стабильной работе двигателя и отсутствии выраженной утечки продолжение движения остается рискованным. Универсального безопасного расстояния не существует: небольшой дефект может быстро увеличиться под нагрузкой. Если есть сомнения, мотор лучше не запускать.

Чем грозит игнорирование неисправности

Последствия пробоя прокладки ГБЦ не ограничиваются заменой уплотнения. Антифриз ухудшает свойства масла, разрушает защитную пленку и ускоряет износ вкладышей, распределительных валов, цилиндров и поршней. Влага вызывает коррозию внутренних поверхностей.

Попадание охлаждающей жидкости в выпуск может повредить каталитический нейтрализатор и датчики. Повторные перегревы приводят к деформации головки, трещинам и нарушению геометрии блока. При заполнении цилиндра жидкостью возможен гидроудар с повреждением шатуна или поршня.

В результате ремонт, первоначально ограниченный головкой блока, превращается в восстановление всего двигателя. Чем раньше выполнена диагностика, тем выше вероятность избежать капитального ремонта.

Как меняют прокладку и что необходимо проверить при ремонте

Замена прокладки ГБЦ начинается со снятия головки и очистки сопрягаемых поверхностей без образования глубоких царапин. Старую деталь осматривают: место прогара помогает понять направление утечки. Затем измеряют плоскость головки и блока, проверяют головку на трещины и герметичность.

Новую прокладку ГБЦ подбирают строго для конкретной модификации двигателя. Болты проверяют по требованиям производителя и заменяют, если они одноразовые, вытянуты или повреждены. Затяжку выполняют в установленной последовательности, по этапам и с предусмотренными значениями момента и угла.

После сборки меняют загрязненное масло и охлаждающую жидкость, при необходимости промывают системы, удаляют воздух из контура. Затем контролируют температуру, герметичность, уровень жидкостей и работу отопителя. Повторная проверка после нескольких циклов прогрева помогает обнаружить остаточные течи.

Простая установка новой детали без ремонта помпы, термостата, радиатора или устранения деформации часто заканчивается повторным пробоем.

Как снизить риск повторного пробоя

• Избегайте перегрева двигателя и регулярно контролируйте уровень охлаждающей жидкости.
• Своевременно устраняйте течи, даже если они кажутся незначительными.
• Используйте антифриз, соответствующий требованиям производителя, и не смешивайте несовместимые составы.
• Следите за состоянием радиатора, крышки бачка, помпы, вентилятора и термостата.
• Не нагружайте непрогретый двигатель и не продолжайте движение при перегреве.

Если уровень жидкости снова падает или патрубки быстро становятся твердыми, не ждите выраженного перегрева. Повторная диагностика на ранней стадии обходится безопаснее, чем разборка поврежденного двигателя.

Краткий вывод

Если одновременно уходит антифриз, появляется устойчивый белый выхлоп, растет давление в системе охлаждения, двигатель перегревается или работает неровно, эксплуатацию нужно прекратить. Такие признаки указывают на серьезную потерю герметичности, но окончательный вывод делают по результатам химического теста, замера компрессии, проверки утечек и опрессовки.

Не открывайте горячий бачок и не пытайтесь доехать при перегреве. Своевременная проверка позволяет отличить пробой прокладки от неисправности термостата, теплообменника или топливной системы и нередко предотвращает капитальный ремонт двигателя.

Частые вопросы

Какой признак пробитой прокладки ГБЦ считается самым точным?

Безошибочного внешнего признака нет. Наиболее убедительно сочетание симптомов с положительной проверкой продуктов сгорания в охлаждающей жидкости, результатами замера компрессии и проверки герметичности цилиндров.

Всегда ли белый дым означает, что прогорела прокладка ГБЦ?

Нет. Кратковременный пар при холодном запуске обычно связан с конденсатом. Настораживает густой белый выхлоп, который сохраняется после прогрева и сопровождается потерей антифриза.

Почему в расширительном бачке появляются пузырьки?

Это может быть выход воздуха после обслуживания, кипение жидкости или попадание газов из цилиндров. Постоянное бурление сразу после запуска и быстрое повышение давления требуют проверки.

Может ли быть пробита прокладка без эмульсии в масле?

Да. При сообщении цилиндра с охлаждающим каналом масло может оставаться чистым. Основными проявлениями будут давление в системе, потеря антифриза, белый дым и перегрев.

Как понять, что прокладка прогорела между цилиндрами?

Характерны троение, снижение мощности и близкие по величине низкие показатели компрессии в двух соседних цилиндрах. Подтверждение получают проверкой герметичности цилиндров.

Можно ли доехать до станции обслуживания своим ходом?

При перегреве, выбросе антифриза, густом белом дыме или нестабильной работе ехать нельзя. Наиболее безопасен эвакуатор, поскольку даже короткая поездка может увеличить повреждения.

Помогает ли герметик для системы охлаждения при пробое прокладки?

Герметик не устраняет прогар, деформацию или трещину. Он способен засорить тонкие каналы радиатора и отопителя, поэтому считать его полноценной заменой ремонта нельзя.

Почему новая прокладка ГБЦ может снова быстро прогореть?

Частые причины — неустраненный перегрев, непроверенная плоскость головки, трещины, неподходящая прокладка, старые болты, ошибки затяжки и недостаточная очистка поверхностей.
