Свистит турбина на дизеле при разгоне: причины, диагностика и что делать

Если свистит турбина на дизеле при разгоне, источник звука не обязательно находится в самом турбокомпрессоре. Причина может быть связана с системой впуска и наддува, управлением турбиной или износом ее деталей. Определить неисправность помогает характер звука, сопутствующие симптомы и проверка работы системы под нагрузкой.

Когда свист турбины считается нормальным, а когда указывает на неисправность

Турбокомпрессор работает на очень высокой частоте вращения, а воздух проходит через впускные каналы, компрессорное колесо, патрубки и интеркулер. Поэтому умеренный нормальный звук турбины может становиться заметнее во время разгона, подъема или движения с тяжелым грузом. Обычно он ровный, повторяется в одном диапазоне оборотов и не сопровождается изменением поведения автомобиля.

Насторожить должен звук, которого раньше не было: резкий свист под нагрузкой, шипение, пульсация, вой, напоминающий сирену, или металлическое касание. Важна не только громкость. Необходимо оценить, сохранилась ли тяга, не вырос ли расход масла, не появилась ли дымность и стабильно ли двигатель набирает обороты.

Если автомобиль разгоняется как прежде, ошибок нет, уровень масла стабилен, а звук не меняется месяцами, достаточно плановой проверки. Если же свист усиливается, наддув появляется рывками или мотор переходит в аварийный режим, откладывать диагностику не следует.

Как различить свист, шипение, вой и металлический звук

• Тонкий ровный свист обычно возрастает вместе с оборотами и нагрузкой. Он может быть штатным, если всегда звучал одинаково и не сопровождается другими симптомами.
• Шипение похоже на выход воздуха из проколотой камеры. Чаще оно указывает на разгерметизацию системы наддува: трещину патрубка, слабый хомут или повреждение интеркулера.
• Нарастающий вой турбины при разгоне, особенно похожий на сирену, возможен при износе подшипников турбокомпрессора, повреждении колеса или дисбалансе ротора турбины.
• Металлический скрежет, звон или царапающий звук может означать контакт крыльчатки с корпусом. Продолжать движение в такой ситуации опасно.
• Пульсирующий звук в узком диапазоне оборотов иногда связан с регулированием наддува, резонансом воздуховода или заеданием изменяемой геометрии.

По одному звуку окончательный вывод сделать нельзя: его необходимо сопоставить с давлением наддува, дымностью, расходом масла и герметичностью тракта.

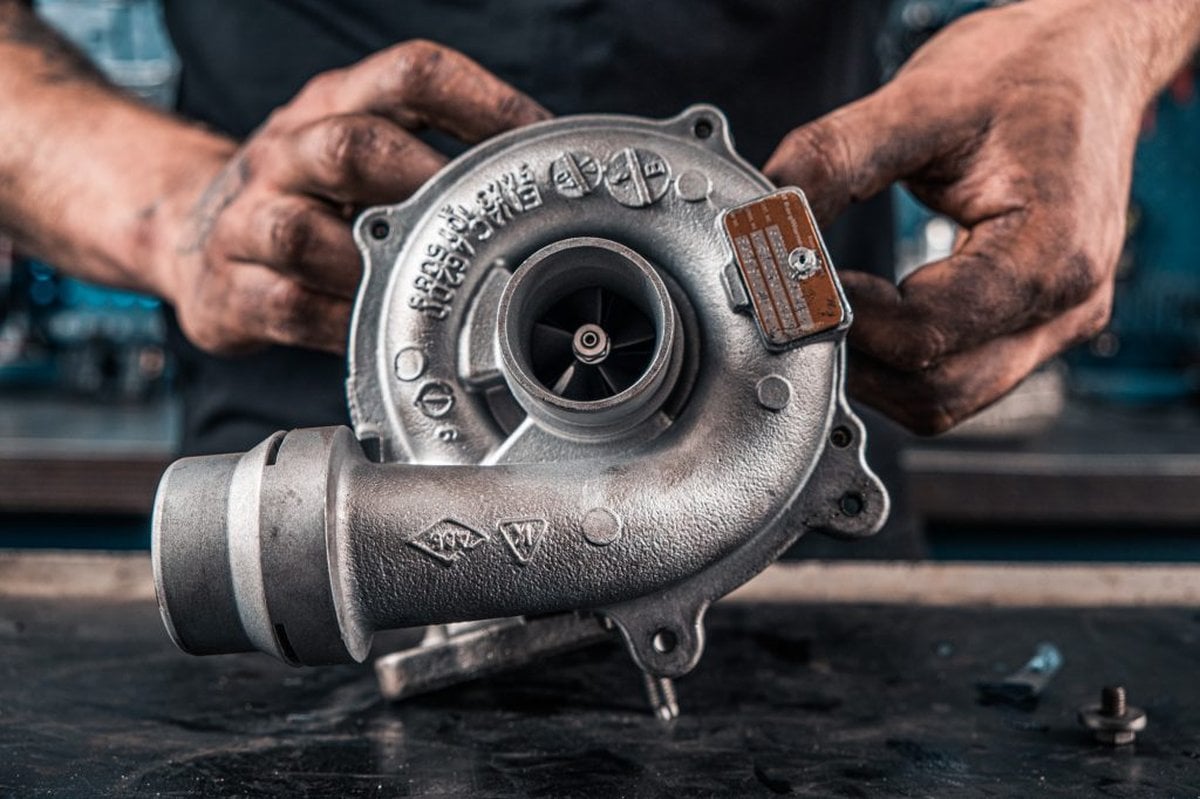

Основные причины свиста турбины при разгоне

Утечка воздуха в патрубках и соединениях системы наддува

Утечка воздуха в патрубках — одна из наиболее распространенных причин свиста при наборе оборотов. Резиновый или пластиковый шланг может растрескаться от возраста, перетереться о соседнюю деталь либо разойтись по шву. Возможны также ослабленный хомут, перекос уплотнительного кольца или неплотная посадка быстросъемного соединения.

На холостом ходу дефект иногда никак себя не проявляет. Под нагрузкой давление наддува повышается, трещина раскрывается и возникает свист или отчетливое шипение. Возле места утечки нередко заметны характерные масляно-пылевые следы.

При значительной утечке появляются недодув турбины, вялая реакция на педаль, черный дым и ошибки по регулированию давления. Двигателю не хватает воздуха для полного сгорания топлива.

Визуального осмотра недостаточно: разрыв может находиться снизу, под оплеткой или раскрываться только под давлением. Для точного поиска нужна контролируемая проверка герметичности.

Трещина или разгерметизация интеркулера

Повреждение интеркулера возникает после удара, коррозии, вибраций или длительной нагрузки на пластиковые бачки и соединительные швы. Дефект сот, бачка или уплотнения приводит к выходу сжатого воздуха и падению давления наддува.

К характерным признакам неисправности интеркулера относятся свист или шипение во время разгона, ухудшение динамики, черный дым и масляные следы в районе поврежденных сот, бачков или соединительных швов.

Интеркулер проверяют опрессовкой под безопасным контролируемым давлением с учетом требований конкретного автомобиля. Подавать чрезмерное давление или перекрывать тракт случайными заглушками опасно.

Засоренный воздушный фильтр или препятствие во впуске

Засорение воздушного фильтра ограничивает поток воздуха и увеличивает падение давления перед компрессором. Из-за повышенного сопротивления на впуске условия работы турбокомпрессора меняются, поэтому его звук может стать более выраженным, а разгон — менее уверенным.

Следует проверить состояние фильтра, правильность его установки, корпус и воздуховоды до турбины. Иногда внутри обнаруживаются деформированный элемент, мусор, снег, вода или отслоившаяся часть патрубка. Замена загрязненного фильтра необходима, но она не гарантирует исчезновения свиста, если одновременно присутствует утечка, износ турбокомпрессора или неисправность управления.

Износ подшипников, люфт вала и дисбаланс ротора

Износ подшипников турбокомпрессора способен вызывать высокий нарастающий вой, меняющийся вместе с оборотами. Причинами бывают большой пробег, недостаточная смазка, загрязненное масло, перегрев, попадание постороннего предмета или ранее возникший дисбаланс ротора турбины.

Небольшой радиальный люфт вала на остановленной турбине с подшипниками скольжения сам по себе не всегда означает неисправность. Рабочий зазор необходим для формирования масляной пленки, которая при работающем двигателе поддерживает и центрирует вал.

Допустимый радиальный и осевой люфт зависит от конструкции конкретного турбокомпрессора, поэтому универсальной нормы для всех турбин не существует. Состояние оценивают по данным изготовителя, результатам измерений и наличию следов контакта крыльчатки с корпусом.

Опасный люфт вала турбины позволяет колесу касаться корпуса. При этом вой может смениться металлическим звуком, а на лопатках и внутренней поверхности появляются потертости. Дальнейшая работа грозит разрушением колеса, попаданием обломков во впуск и значительной утечкой масла.

Самостоятельно разбирать картридж или пытаться устранить люфт нельзя: после вмешательства необходимы точная сборка и высокоскоростная балансировка.

Повреждение лопаток компрессорного колеса

Повреждение крыльчатки возможно после попадания песка, осколка фильтра, крепежа или другого постороннего предмета. На лопатках появляются сколы, загибы и вмятины. Следы по окружности корпуса указывают на касание вследствие люфта или деформации.

Даже небольшой дефект нарушает распределение массы, вызывает вибрацию и дисбаланс. В результате возникают необычный свист, вой, снижение производительности и нестабильное давление наддува. Простая замена видимо поврежденного колеса без проверки остальных деталей не решает проблему. Турбокомпрессор необходимо снять, осмотреть и проверить на специализированном оборудовании.

Проблемы со смазкой и утечка масла

Турбина чувствительна к качеству и бесперебойной подаче масла. Загрязненная подающая трубка, неподходящая вязкость, несвоевременная замена масла, низкий уровень или нарушенный слив ускоряют износ подшипников и могут вызвать вой. По данным Garrett Motion, более 90% отказов турбокомпрессоров связаны с проблемами масла — масляным голоданием или его загрязнением.

Тонкая масляная пленка во впускном тракте допустима: часть масляного тумана поступает через систему вентиляции картера. Однако заметное скопление масла в патрубке турбины или интеркулере, сизый дым и регулярное снижение уровня требуют проверки. Причиной может быть не только турбокомпрессор, но и повышенное давление картерных газов либо затрудненный маслослив.

Перед ремонтом важно установить первопричину, иначе замененный агрегат снова останется без нормальной смазки.

Неисправность актуатора, клапана управления наддувом или изменяемой геометрии

На многих дизелях давление наддува регулируется механизмом изменяемой геометрии и актуатором, который в зависимости от конструкции может иметь вакуумный или электрический привод.

В вакуумных системах причиной неисправности могут быть повреждение вакуумной магистрали или управляющего клапана, а в системах с электронным актуатором — неисправность самого привода, проводки или управления. Заедание тяги и заклинивание изменяемой геометрии также нарушают регулирование потока выхлопных газов.

Возможны передув турбины, недодув турбины, провалы тяги, аварийный режим и необычный звук в определенном диапазоне оборотов. Иногда автомобиль сначала разгоняется резко, а затем теряет мощность. В других случаях наддув появляется поздно.

Диагностика зависит от конструкции системы: проверяют ход механизма, управляющий сигнал, фактическое давление наддува и положение актуатора, а при вакуумном приводе — также разрежение и герметичность вакуумных магистралей.

Утечка выхлопных газов и посторонние источники свиста

Свист может возникать из-за неплотности выпускного коллектора, прогоревшей прокладки или соединения перед турбиной. Через узкую щель под давлением выходят горячие газы, оставляя вокруг дефекта черный сажевый след. Такая утечка иногда ухудшает раскрутку турбины.

Похожий звук издают ремень навесного оборудования, ролик, генератор, негерметичная вакуумная линия или воздуховод. Поскольку нагрузка на эти узлы меняется при разгоне, совпадение звука с ростом оборотов еще не доказывает неисправность турбокомпрессора. Источник следует локализовать и проверить инструментально.

Таблица признаков: звук, вероятная причина и срочность

Таблица помогает оценить риск, но не заменяет диагностику турбокомпрессора и проверку герметичности.

Как самостоятельно проверить источник свиста

1. Вспомните, когда появился звук: после ремонта, замены фильтра, удара передней частью автомобиля, заправки или обслуживания масла.
2. Оцените сопутствующие признаки: тягу, дымность, расход масла, рывки и включение аварийного режима.
3. При наличии подходящего диагностического прибора считайте ошибки и сравните заданное и фактическое давление наддува. Значения оценивают по данным для конкретного двигателя.
4. На остывшем и выключенном двигателе проверьте воздушный фильтр, корпус и воздуховоды. Убедитесь, что детали установлены правильно.
5. Осмотрите патрубки по всей длине, особенно снизу и рядом с креплениями. Ищите трещины, потертости, слабые хомуты и масляно-пылевые следы.
6. Проверьте доступные поверхности интеркулера, вакуумные трубки и соединения. Сажа возле выпускного коллектора может указывать на утечку газов.
7. Проконтролируйте уровень масла. При быстром снижении уровня, лужах во впуске или сизом дыме прекратите эксплуатацию.

Нельзя приближать руки и инструменты к крыльчатке при работающем двигателе, проверять ее на горячем агрегате или без необходимости раскручивать мотор на месте. Самостоятельная проверка позволяет найти очевидную неплотность, но для выявления скрытых утечек обычно требуется профессиональная проверка герметичности.

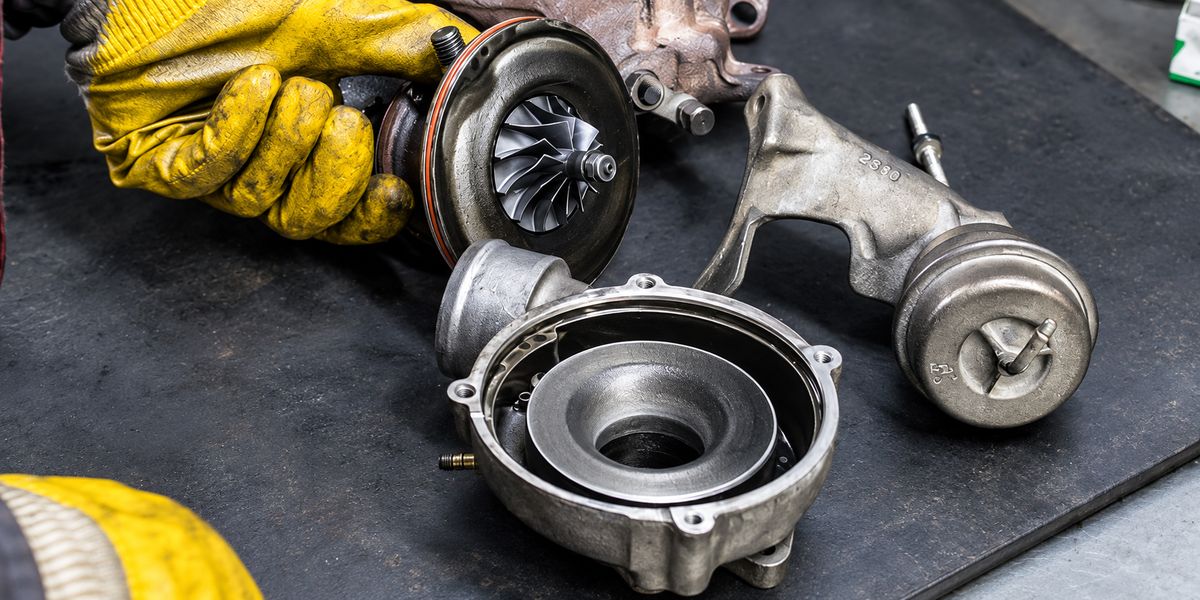

Как турбину диагностируют на сервисе

Профессиональная диагностика начинается не со снятия турбины, а с проверки всей системы. Специалист считывает ошибки, анализирует заданное и фактическое давление наддува в разных режимах, оценивает показания датчиков и работу управляющего клапана.

Впуск проверяют дымогенератором либо опрессовкой под контролируемым давлением. Отдельно контролируют ход актуатора и подвижность изменяемой геометрии, а в системах с вакуумным приводом — также разрежение и герметичность вакуумных магистралей. Эндоскопический осмотр помогает увидеть состояние лопаток и следы контакта без полной разборки.

Также оценивают люфт, маслоподачу, проходимость сливной магистрали, вентиляцию картера и наличие масла в интеркулере. Если агрегат снимают, проверяют вал, колеса, корпус, подшипниковый узел и геометрию.

После ремонта картриджа необходимы балансировка и контроль на специализированном стенде. Такой подход позволяет отличить неисправность самой турбины от внешней проблемы, которую можно устранить без замены агрегата.

Можно ли продолжать ездить, если турбина свистит

Ответ зависит от характера звука и других признаков. При тихом неизменном свисте, нормальной тяге, стабильном уровне масла и отсутствии дыма автомобиль обычно можно эксплуатировать до плановой проверки. Нагрузку желательно ограничить, если звук появился недавно.

Когда свист резко усилился, появился вой, мотор потерял тягу, работает рывками или переходит в аварийный режим, допустима только осторожная короткая поездка на диагностику при стабильном уровне масла и отсутствии дыма. Интенсивные разгоны и высокая скорость нежелательны.

При металлическом скрежете, густом сизом дыме, быстром расходе масла или неконтролируемом росте оборотов необходимо безопасно остановиться, заглушить двигатель и вызвать эвакуатор. Неконтролируемые обороты — один из признаков разноса дизельного двигателя, который может возникнуть, если мотор начинает сжигать масло из впуска. Продолжение движения грозит повреждением турбины и двигателя.

Что делать после обнаружения причины

Способ ремонта зависит от результата проверки. Треснувший патрубок заменяют, соединения герметизируют исправными уплотнениями и хомутами, загрязненный фильтр меняют вместе с устранением препятствий во впуске. Поврежденный интеркулер ремонтируют только подходящим методом либо заменяют после проверки остальных соединений.

При неисправности управления устраняют обнаруженный дефект: восстанавливают вакуумные магистрали и управляющий клапан в системах с вакуумным приводом либо ремонтируют актуатор, проводку или механизм изменяемой геометрии в зависимости от конструкции. После ремонта контролируют фактическое давление наддува и работу системы управления.

Турбокомпрессор ремонтируют или заменяют, если подтверждены износ подшипников, повреждение колес, корпуса или ротора. Если требуется замена, подходящую деталь можно подобрать в каталоге турбокомпрессоров по автомобилю или VIN.

Перед установкой исправной турбины обязательно проверяют маслоподачу и слив, вентиляцию картера, чистоту впуска, выпуск и причину повреждения прежнего агрегата. Без этого новая или восстановленная деталь может быстро выйти из строя.

Как снизить риск повторного появления свиста

• Меняйте моторное масло и фильтры по требованиям изготовителя, учитывая реальные условия эксплуатации. Подробнее об интервалах — в статье «Как часто нужно менять масло в двигателе?».
• Используйте масло подходящего допуска и регулярно контролируйте его уровень.
• Следите за герметичностью патрубков, состоянием воздушного фильтра, маслопроводов и интеркулера.
• Не нагружайте холодный двигатель сразу после запуска.
• После длительной высокой нагрузки избегайте резкой остановки двигателя, если производитель автомобиля рекомендует предварительное охлаждение турбокомпрессора. На многих современных автомобилях специальные действия перед выключением двигателя не требуются, поэтому ориентируйтесь на руководство по эксплуатации.
• Не игнорируйте изменения звука, тяги, дымности или расхода масла.

Периодическая проверка системы наддува обходится проще, чем эксплуатация с незамеченной утечкой или масляным голоданием.

Частые вопросы

Почему турбина свистит только при разгоне, а на холостом ходу звука нет?

Под нагрузкой увеличиваются поток воздуха, давление наддува и частота вращения ротора. Поэтому проявляется как обычный звук турбины, так и небольшая утечка или начальный износ, незаметные на холостом ходу. Причину уточняют по фактическому давлению и герметичности тракта.

Можно ли ездить, если турбина начала свистеть громче обычного?

При сохраненной тяге, отсутствии дыма, расхода масла и металлических звуков допустима осторожная поездка на диагностику. Если появился вой, скрежет, густой сизый дым или быстро снижается уровень масла, двигатель следует остановить и воспользоваться эвакуатором.

Как понять, что свистит патрубок, а не сама турбина?

Для неплотности характерны шипение под нагрузкой, масляно-пылевые следы около стыка, недодув, черный дым и потеря тяги. Однако скрытая трещина может быть незаметна. Точный ответ дает опрессовка или проверка дымогенератором.

Почему турбина воет как сирена?

Нарастающий вой часто связан с износом подшипников, дисбалансом ротора или контактом крыльчатки с корпусом. Иногда похожий звук создает утечка воздуха, поэтому необходима срочная комплексная проверка, а не диагноз только на слух.

Масло в патрубке интеркулера всегда означает поломку турбины?

Нет. Тонкая пленка может появляться из-за масляного тумана из вентиляции картера. Лужи масла, сизый дым и заметный расход требуют проверки турбины, вентиляции картера, подачи масла и сливной магистрали.

Может ли новый турбокомпрессор немного свистеть?

Умеренный ровный свист без потери тяги и других симптомов иногда допустим. Громкий вой после установки может указывать на негерметичность, ошибку монтажа, недостаточную смазку, посторонний предмет или проблему с балансировкой и требует проверки.

Почему свист появляется только в узком диапазоне оборотов?

В этом диапазоне могут совпадать условия резонанса, определенное давление наддува и положение изменяемой геометрии. Возможны небольшая неплотность, заедание актуатора, нестабильное управление или дисбаланс. Причину определяют при проверке под нагрузкой.

Сколько стоит диагностика и ремонт турбины в Украине?

Стоимость зависит от модели автомобиля, доступности агрегата, необходимости снятия, характера повреждения и перечня заменяемых деталей. На цену также влияют очистка геометрии, ремонт актуатора, балансировка и восстановление маслопроводов. Точную сумму можно определить только после диагностики и согласования объема работ.
