Дроссельная заслонка: признаки неисправности, причины и способы проверки

По запросу «дроссельная заслонка — признаки неисправности» чаще всего ищут объяснение плавающих оборотов, провалов при разгоне, потери мощности, повышенного расхода топлива и появления ошибки двигателя. Эти симптомы действительно могут быть связаны с загрязнением или неисправностью дроссельного узла, но сами по себе не подтверждают диагноз. Поэтому перед чисткой, ремонтом или заменой заслонки необходимо проверить ее состояние и исключить другие возможные причины.

Как быстро распознать проблему: таблица симптомов

Таблица помогает определить направление диагностики, однако окончательный вывод делают после комплексной проверки.

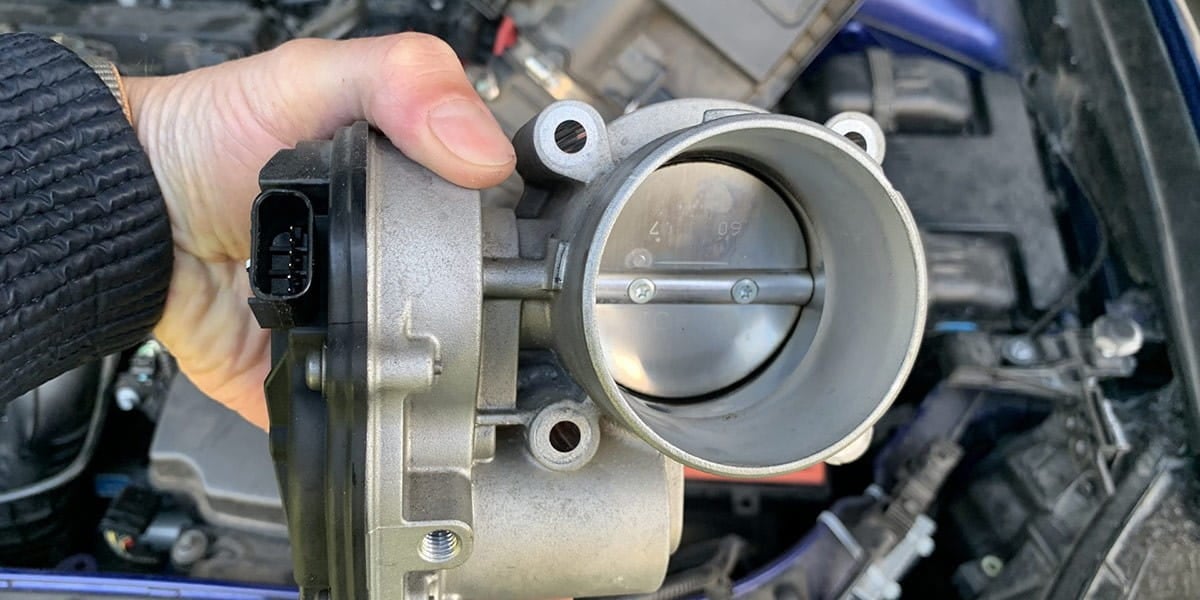

Что такое дроссельная заслонка и за что она отвечает

Дроссельная заслонка регулирует поток воздуха, поступающего от воздушного фильтра во впускной коллектор. В бензиновом двигателе положение дроссельной заслонки влияет на количество поступающего воздуха, наполнение цилиндров и нагрузку двигателя. Электронный блок управления учитывает этот поток воздуха и другие параметры, чтобы рассчитать необходимую подачу топлива.

При нажатии на педаль газа заслонка открывается, воздуха поступает больше, а электронный блок управления рассчитывает соответствующую подачу топлива.

На холостом ходу электронная заслонка обычно остается лишь немного открытой и дозирует небольшой поток воздуха. В системах с механическим дросселем необходимый для холостого хода воздух может дополнительно или преимущественно проходить через отдельный обходной канал и регулятор холостого хода. Если канал загрязнен, датчик положения передает некорректный сигнал или привод не выполняет заданную команду, управление воздушным потоком и работой двигателя может нарушаться.

Механический и электронный дроссель: различия неисправностей

Механическая дроссельная заслонка соединена с педалью тросом. Для нее характерны растяжение и заедание троса, загрязнение оси, износ возвратной пружины и неисправность отдельного датчика положения дроссельной заслонки.

Электронная дроссельная заслонка управляется блоком двигателя по сигналам датчиков педали и другим параметрам системы управления двигателем. Как указывает Bosch, ЭБУ может учитывать не только положение педали акселератора, но и запросы систем управления крутящим моментом, включая круиз-контроль и ESP. В корпус дроссельного узла обычно встроены электродвигатель, редуктор и датчики положения. Возможны износ шестерен, отказ моторчика, повреждение внутренних дорожек, разъема или проводки. При расхождении сигналов система часто ограничивает открытие заслонки и переводит автомобиль в аварийный режим.

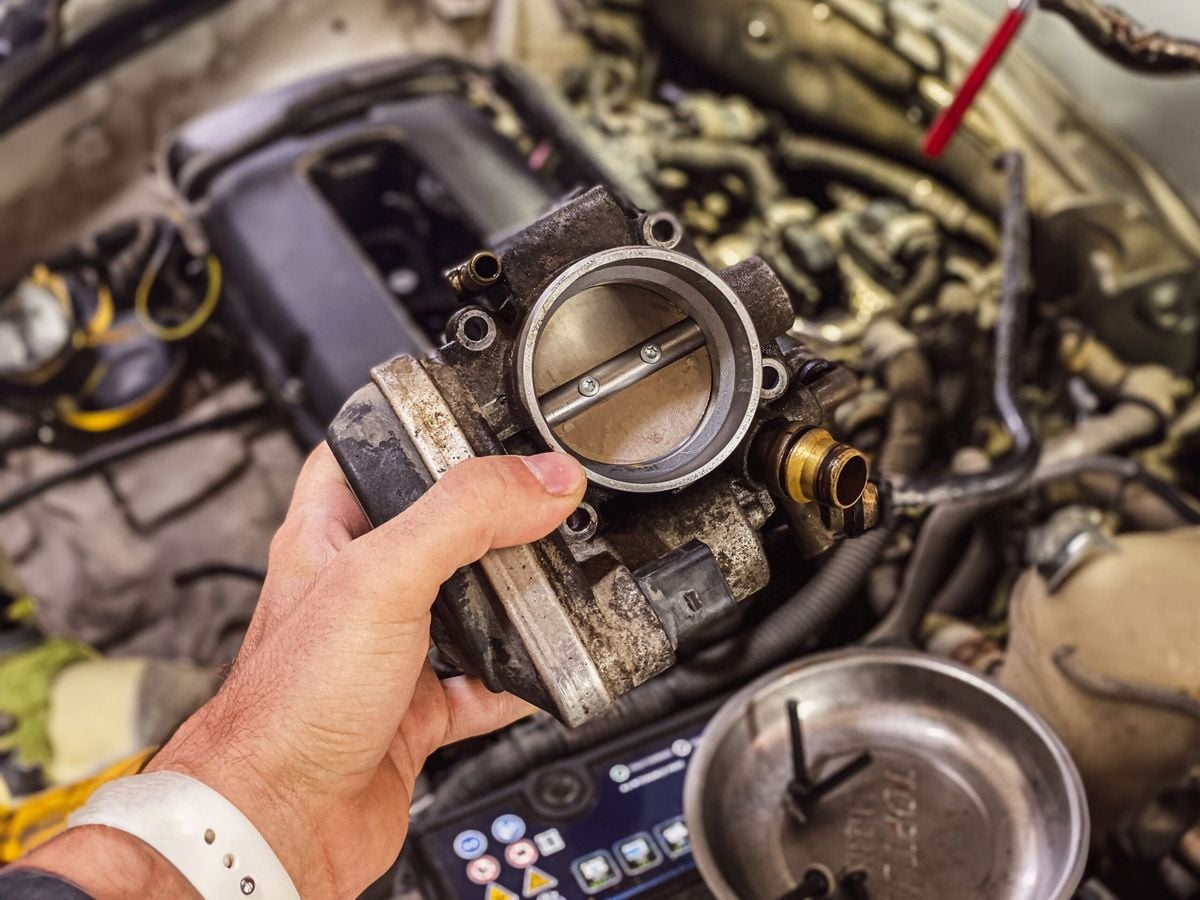

Основные признаки неисправности дроссельной заслонки

Симптомы неисправности дроссельной заслонки следует оценивать в совокупности. Важно учитывать, возникают ли они на холодном или прогретом моторе, при холостом ходе, разгоне либо сбросе газа. Один признак может иметь несколько причин, поэтому наблюдения нужно подтверждать диагностикой.

Плавающие или слишком высокие обороты на холостом ходу

Обороты периодически поднимаются и падают, двигатель дрожит либо долго удерживает повышенную частоту после отпускания педали. Возможные причины — нагар в дроссельном узле, загрязнение обходного канала, неполное закрытие или залипание заслонки. Высокие обороты также вызывает подсос воздуха через патрубки, прокладку корпуса и вакуумные шланги.

Плохая реакция на педаль газа, провалы и рывки

Автомобиль реагирует на педаль с задержкой, проваливается в начале разгона или движется рывками при плавном нажатии на газ. Такие проявления возможны при загрязнении, неисправности ДПДЗ, электропривода или электрических цепей. На электронном дросселе нужно сопоставить положение педали акселератора, заданное ЭБУ положение заслонки и ее фактическое положение.

Потеря мощности и ухудшение динамики

Если заслонка открывается не полностью, в цилиндры поступает меньше воздуха и появляется потеря тяги: двигатель не развивает расчетную мощность. При электрической неисправности электронный блок управления может перейти в защитный режим, ограничить обороты и реакцию на педаль. Подобный эффект дают также недостаточное топливное давление и засорение выпуска.

Двигатель глохнет при сбросе газа или на остановке

При переходе от нагрузки к холостому ходу требуется точно дозировать небольшой поток воздуха. Загрязненная или заедающая заслонка не успевает занять нужное положение, обороты резко падают и двигатель глохнет. Дополнительно проверяют регулятор холостого хода, если он предусмотрен конструкцией.

Повышенный расход топлива

Некорректное положение заслонки и ошибочные данные датчика нарушают расчет воздуха и топлива. Смесь может обогащаться, из-за чего появляется повышенный расход топлива. Однако этот симптом не является специфическим: нужно исключить неисправности датчиков воздуха и температуры, форсунок, зажигания, топливной системы и другие причины.

Затрудненный запуск холодного или прогретого двигателя

Мотор долго запускается, требует нажатия на педаль либо останавливается сразу после запуска. Возможна нехватка воздуха из-за загрязненного канала, залипания или обмерзания заслонки. На горячем двигателе аналогичное поведение бывает связано с топливным давлением, форсунками и датчиками температуры.

Ошибка двигателя и аварийный режим

Лампа Check Engine не указывает на конкретную деталь. Блок может зарегистрировать неправильное положение заслонки, расхождение сигналов дублирующих датчиков, несоответствие заданного и фактического положения заслонки либо неисправность электропривода. Коды следует сохранить вместе с параметрами работы двигателя, а затем проверить цепи и механическую часть узла.

Залипание заслонки и посторонние звуки

На проблему указывают тугой ход механического привода, движение рывками, щелчки или продолжительный гул электромотора. Причиной бывают отложения, перекос оси либо износ редуктора.

Как отличить загрязнение от поломки дроссельного узла

Признаки загрязненной дроссельной заслонки обычно заметнее на холостом ходу и при небольшом открытии. На кромке виден масляно-сажевый налет, заслонка может слегка залипать в закрытом положении. После корректной чистки и, если это предусмотрено системой управления, адаптации работа нередко нормализуется, если других дефектов нет.

Неисправности электрической и механической частей обычно проявляются по-разному. Для датчика положения характерны нестабильные или прерывающиеся показания, для изношенного редуктора — щелчки и закусывание, а повреждения проводки нередко вызывают периодические отказы при вибрации или движении жгута.

Основные причины неисправности и похожих симптомов

• Масляный налет и нагар. Пары масла из системы вентиляции картера смешиваются с пылью и оседают на корпусе, кромке и воздушных каналах.
• Воздушный фильтр и его установка. Сильно засоренный фильтр увеличивает сопротивление воздушному потоку и может ухудшать наполнение двигателя. Поврежденный, некачественный или негерметично установленный фильтр способен пропускать загрязнения во впуск и ускорять образование отложений.
• Неисправная вентиляция картера. Избыточный поток масляного тумана быстро загрязняет узел, поэтому одной чистки может оказаться недостаточно.
• Механический износ. Ось, втулки, трос, пружина, моторчик и шестерни редуктора со временем вырабатываются.
• Электрические дефекты. Влага, окисление контактов, повреждение изоляции, слабое соединение массы и обрыв проводки нарушают управление.
• Подсос воздуха. Трещины патрубков, негерметичная прокладка или соединения впускного коллектора изменяют фактический поток воздуха.
• Неправильная чистка. Агрессивное средство способно повредить покрытие, уплотнения и электронную часть.
• Отсутствие необходимой адаптации. После очистки или замены дроссельного узла на некоторых автомобилях требуется его обучение. Необходимость процедуры зависит от системы управления двигателем.

Неисправность дроссельного узла также может быть следствием естественного старения встроенной электроники. Причину определяют до покупки новой детали.

Особенности симптомов на бензиновом и дизельном двигателе

В бензиновом моторе дроссель регулирует основной поток воздуха и существенно влияет на нагрузку. Поэтому загрязнение или неправильное положение часто вызывают нестабильный холостой ход, провалы при разгоне и плохую реакцию на педаль газа.

Дроссельная заслонка дизельного двигателя выполняет другие задачи. Она может участвовать в мягкой остановке мотора, управлении впуском и работе системы рециркуляции отработавших газов. Ее отказ способен вызывать жесткую остановку, ошибки управления воздухом, дымность или снижение тяги.

При этом не все бензиновые симптомы применимы к дизелю: количество топлива там остается главным способом регулирования мощности. Диагностику проводят с учетом назначения узла в конкретной системе.

Как проверить дроссельную заслонку самостоятельно

Начинать следует с безопасных и простых действий, переходя к инструментальным измерениям:

1. Изучить руководство и электрическую схему автомобиля.
2. Осмотреть впуск, разъемы и проводку.
3. Проверить герметичность соединений.
4. Оценить наличие нагара и заедания.
5. Считать ошибки и текущие параметры.
6. При необходимости проверить цепи мультиметром.

Разборку выполняют только при выключенном зажигании с соблюдением требований производителя.

Визуальный осмотр дроссельного узла

Проверьте воздушный патрубок: на нем не должно быть трещин, разрывов, ослабленных хомутов и следов неплотного прилегания. Осмотрите корпус, крепления, вакуумные шланги, разъем и доступную часть жгута. Зеленоватый налет, влага, вытянутые контакты и поврежденная изоляция требуют устранения.

После снятия патрубка оцените кромку и стенки канала. Плотный черный налет указывает на необходимость очистки, но небольшая пленка масла сама по себе не означает поломку.

У механического привода при выключенном двигателе проверяют трос, возврат пружины и отсутствие закусывания. Электронный узел нельзя проверять пальцами при включенном зажигании и принудительно перемещать вопреки инструкции производителя.

Проверка подсоса воздуха

Осматривают весь впускной тракт, уделяя особое внимание соединениям после датчика массового расхода воздуха, если он предусмотрен, прокладке дроссельного узла, вакуумным линиям, системе вентиляции картера и соединениям впускного коллектора. Именно негерметичность на участках, через которые может поступать неучтенный воздух, особенно заметно влияет на работу двигателя.

Трещины могут раскрываться только при изгибе патрубка или вибрации двигателя.

Безопаснее применять дымогенератор либо профессиональное оборудование для контроля герметичности. Использовать открытый огонь, бензин, растворители и другие легковоспламеняющиеся жидкости нельзя. Такой способ создает риск пожара и повреждения деталей. После обнаружения утечки меняют уплотнение, шланг или патрубок, а затем повторяют проверку.

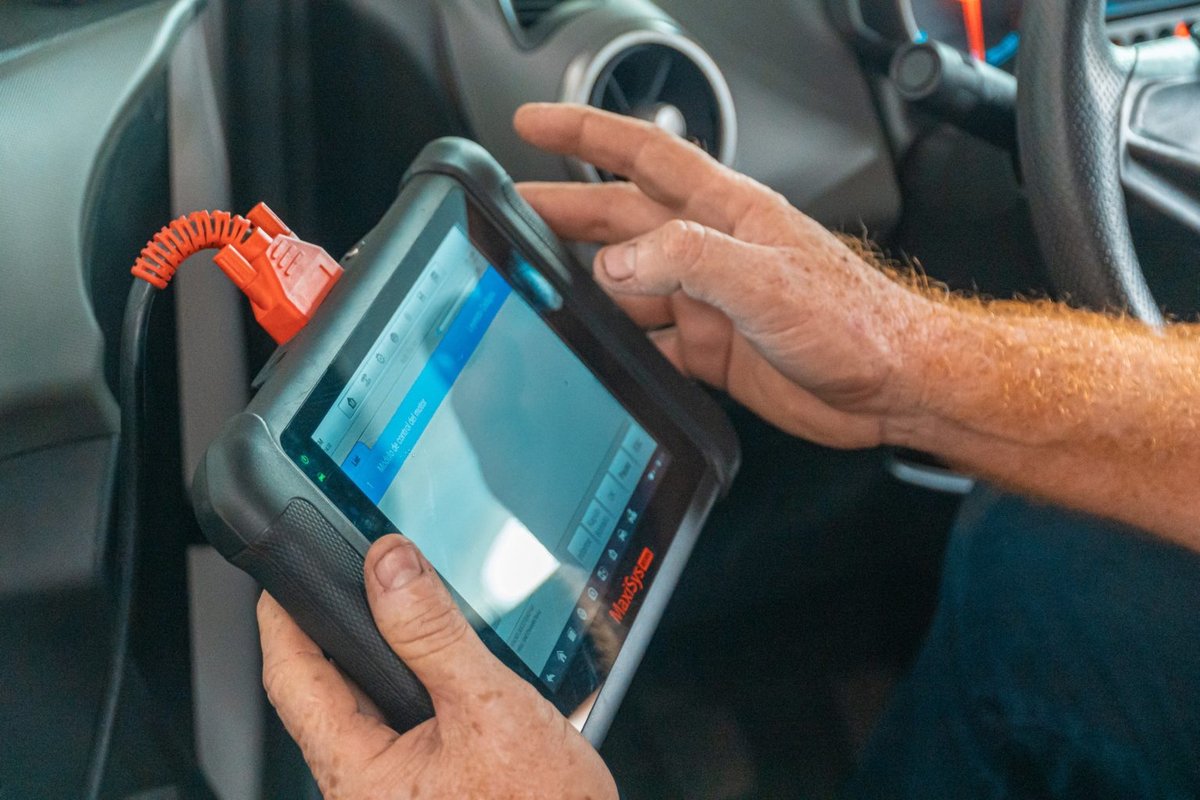

Диагностика с помощью сканера

Проверка диагностическим сканером начинается со считывания сохраненных и текущих ошибок. Перед удалением фиксируют коды, условия их появления и параметры двигателя: эти сведения помогают отличить постоянную неисправность от периодического нарушения контакта.

В потоке данных сравнивают положение педали, заданное и фактическое положение заслонки. Показания должны изменяться согласованно и плавно. Резкий скачок, зависание одного значения или заметное расхождение могут указывать на датчик положения дроссельной заслонки, привод, проводку либо механическое заедание.

Одновременно оценивают параметры смеси и расхода воздуха. Ошибки стирают только после сохранения данных и устранения причины. Если код сразу появляется снова, требуется проверка соответствующей цепи по схеме автомобиля.

Проверка ДПДЗ и электропривода мультиметром

Диагностика ДПДЗ включает проверку питания, массы и сигнальной цепи. Расположение контактов находят в технической документации конкретной модели. При подключенном датчике оценивают, изменяется ли сигнальное напряжение плавно при перемещении механической заслонки или при управлении приводом предусмотренным способом.

Провалы показаний, обрывы и резкие скачки способны указывать на износ дорожек датчика, но сначала исключают плохой контакт в разъеме. Проверка мультиметром электропривода проводится по заводской методике: измеряют целостность цепей, отсутствие замыкания и качество питания под нагрузкой.

Универсальных значений напряжения и сопротивления нет. Нормы зависят от схемы, типа датчика и системы управления. Подача внешнего питания на моторчик без понимания схемы может повредить встроенную электронику.

Что еще проверить при похожих симптомах

Если дроссель чист, герметичен и корректно отрабатывает команды, проверяют смежные системы:

• датчик массового расхода воздуха (ДМРВ) или датчик абсолютного давления (MAP);
• регулятор холостого хода, если он установлен отдельно;
• свечи зажигания и катушки;
• форсунки и давление топлива;
• датчики температуры двигателя и воздуха;
• систему вентиляции картера;
• систему рециркуляции отработавших газов;
• герметичность впускного коллектора;
• компрессию и фазы газораспределения.

Плавающие обороты могут быть следствием пропусков зажигания, а потеря мощности двигателя — недостаточной подачи топлива или ограничения выпуска. Комплексная проверка предотвращает ненужную замену исправной заслонки.

Как устранить неисправность

Способ устранения неисправности выбирают по результатам диагностики. Дальнейшие действия зависят от того, связана проблема с загрязнением, негерметичностью впуска, электрическими цепями или механическим повреждением дроссельного узла.

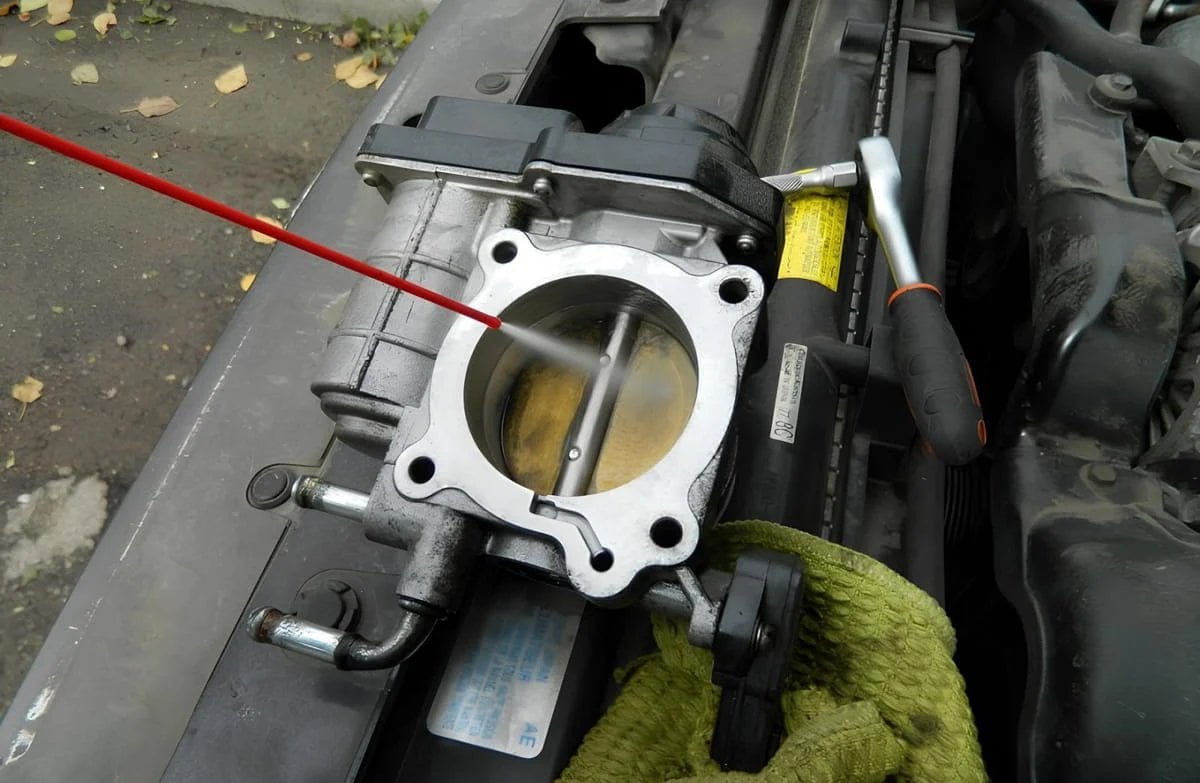

Когда поможет чистка дроссельной заслонки

Очистка оправдана, если на кромке и в канале есть выраженный нагар, заслонка залипает, но механические и электрические повреждения не обнаружены. Если решено обслужить узел самостоятельно, порядок работ подробно разобран в инструкции по чистке дроссельной заслонки — отдельно для вариантов со снятием и без снятия узла. Для работы применяют специальный очиститель, совместимый с материалами узла. Перед разборкой изучают руководство, отключают питание так, как предписывает производитель, и защищают разъемы от жидкости.

Отложения удаляют мягкой салфеткой без царапания поверхности. Нельзя заливать средство в корпус электропривода, датчики и электрические соединения. Следует сохранить защитное покрытие, если оно предусмотрено конструкцией.

При снятии корпуса проверяют прокладку и при необходимости заменяют ее. После сборки затягивают крепления равномерно, подключают все шланги и убеждаются в герметичности. Очистка не устранит изношенный датчик, поврежденный редуктор или подсос воздуха.

Зачем нужна адаптация после чистки или замены

Адаптация дроссельной заслонки позволяет блоку управления обновить базовые и адаптационные параметры дроссельного узла. В зависимости от конструкции это может включать обучение исходного положения заслонки и корректировок, необходимых для управления воздушным потоком и холостым ходом. После удаления слоя нагара фактический поток воздуха меняется, а сохраненные корректировки могут оказаться неподходящими. В результате обороты временно повышаются или начинают колебаться.

Способ адаптации зависит от автомобиля. На одних моделях процедура запускается диагностическим сканером, на других проходит автоматически после включения зажигания или поездки. Иногда предусмотрена строгая последовательность действий по регламенту производителя.

Не следует применять случайную универсальную процедуру: она может не соответствовать системе управления. Если обучение не завершается, проверяют ошибки, напряжение аккумулятора, герметичность и исправность привода.

Когда требуется ремонт или замена узла

Замена необходима при значительном износе оси и втулок, повреждении корпуса, постоянном заклинивании или люфте, который нарушает дозирование воздуха. Электронный узел меняют либо ремонтируют в специализированных условиях при повреждении дорожек датчика, отказе моторчика, разрушении шестерен редуктора и неисправности встроенной электроники.

Некоторые корпуса конструктивно неразборные, а датчики отдельно не поставляются. Тогда узел обычно заменяют целиком; подходящую дроссельную заслонку в каталоге подбирают по автомобилю. До этого обязательно проверяют питание, массу, проводку, разъем, загрязнение и механическую свободу хода. После установки выполняют предусмотренную адаптацию и повторную диагностику.

Можно ли ездить с неисправной дроссельной заслонкой

Продолжительная эксплуатация нежелательна. Неисправность может привести к внезапной потере тяги, остановке двигателя при маневре, росту расхода и непредсказуемой реакции на педаль. При умеренном загрязнении автомобиль иногда сохраняет подвижность, но откладывать проверку не стоит.

Если появились сильные рывки, самопроизвольный рост оборотов, регулярное глохнущее состояние, аварийный режим или существенная потеря мощности, поездку следует прекратить. Безопаснее доставить автомобиль к месту диагностики без движения своим ходом.

Профилактика неисправностей

• Своевременно меняйте воздушный фильтр с учетом регламента и условий эксплуатации.
• Следите за целостностью патрубков, хомутов и вакуумных шлангов.
• Устраняйте неисправности системы вентиляции картера, вызывающие избыток масляных паров.
• Не допускайте попадания воды и очистителя в разъемы и электронную часть.
• Не применяйте жесткие щетки и агрессивные составы.
• При первых провалах, рывках или изменениях холостого хода проводите осмотр и диагностику.

Единого интервала чистки для всех автомобилей нет. Состояние узла зависит от конструкции двигателя, качества фильтрации, вентиляции картера и условий движения. Решение принимают по результатам осмотра, а не только по пробегу.

Вывод

При появлении характерных симптомов сначала считывают ошибки, проверяют впуск на герметичность, осматривают заслонку, разъемы и проводку. Затем оценивают данные датчиков и работу привода. По результатам дроссель очищают, адаптируют, ремонтируют электрические цепи или заменяют узел. Такой порядок помогает отличить загрязнение от поломки и избежать лишних расходов.

Часто задаваемые вопросы

Какие первые признаки загрязненной дроссельной заслонки?

Чаще появляются нестабильный холостой ход, задержка реакции на газ, рывки на малых оборотах и остановка двигателя при сбросе газа. Подтвердить загрязнение можно осмотром кромки и воздушного канала.

Может ли неисправная дроссельная заслонка увеличить расход топлива?

Да. Неправильное положение нарушает расчет топливовоздушной смеси. Перед заменой узла необходимо исключить неисправности датчиков, зажигания, форсунок и системы подачи топлива.

Как понять, что неисправен именно ДПДЗ?

На это указывают провалы, рывки, скачки показаний и несоответствие заданного и фактического положения заслонки или некорректное соотношение сигналов датчиков педали и дроссельного узла. Диагноз подтверждают сканером и измерениями по технической документации автомобиля.

Нужно ли выполнять адаптацию после чистки дроссельной заслонки?

На многих автомобилях — да, особенно после снятия узла, отключения питания или замены. Точная процедура определяется производителем и может выполняться сканером либо автоматически.

Можно ли чистить электронную заслонку, не снимая ее?

Иногда это допускается, но для полноценной очистки кромки часто требуется снятие. Нельзя насильно поворачивать заслонку и заливать очистителем электропривод, датчики или разъем.

Почему после чистки обороты стали выше или начали плавать?

Возможны отсутствие адаптации, повреждение прокладки, неплотная установка, отсоединенный шланг или избыток очистителя. Причина также может находиться в другой системе двигателя.

Как часто нужно чистить дроссельную заслонку?

Универсального интервала нет. Чистку проводят при наличии отложений и характерных симптомов, учитывая состояние фильтра, вентиляции картера и впуска.

Можно ли ездить с неисправной дроссельной заслонкой?

Долго ездить не следует. При потере тяги, сильных рывках, самопроизвольном росте оборотов или остановке двигателя движение необходимо прекратить.

Почему чистка не помогла устранить симптомы?

Вероятны подсос воздуха, неисправность датчика, электропривода, проводки, зажигания, топливной системы или другого элемента впуска. Нужна комплексная диагностика, а не повторная очистка без проверки.
