Что такое трансмиссия автомобиля: устройство, виды и принцип работы

Трансмиссия автомобиля — это система механизмов, которая передаёт крутящий момент от двигателя к ведущим колёсам и изменяет его в зависимости от условий движения. Благодаря ей машина может плавно трогаться, разгоняться, двигаться задним ходом и преодолевать подъёмы. Рассмотрим, как устроена эта система, чем она отличается от коробки передач и какие признаки указывают на возможную неисправность.

Что такое трансмиссия простыми словами

Если объяснять, что такое трансмиссия простыми словами, её можно сравнить с цепочкой посредников между двигателем и колёсами. Двигатель создаёт вращение, но сам по себе не способен передать его колёсам с подходящей скоростью и усилием. Трансмиссия принимает эту энергию, преобразует её и направляет туда, где она нужна.

Это не один отдельный агрегат, а несколько связанных механизмов. В зависимости от конструкции автомобиля в систему могут входить сцепление или гидротрансформатор, коробка передач, валы, главная передача, дифференциал, полуоси и шарниры. У полноприводных машин добавляются узлы, распределяющие тягу между осями.

Для чего нужна трансмиссия

Главное назначение трансмиссии — передавать вращение двигателя ведущим колёсам. Однако одной передачи усилия недостаточно: условия движения постоянно меняются, поэтому система решает сразу несколько задач:

• изменяет соотношение частоты вращения и крутящего момента;
• обеспечивает плавное начало движения;
• временно разъединяет двигатель и колёса;
• позволяет автомобилю двигаться задним ходом;
• распределяет крутящий момент между колёсами и, при необходимости, между осями;
• даёт ведущим колёсам возможность вращаться с разной скоростью в повороте.

Напрямую соединить двигатель с колёсами неэффективно. При старте требуется большое тяговое усилие, а при движении по трассе — высокая скорость вращения при умеренной тяге. Двигатель также устойчиво работает только в определённом диапазоне оборотов. Трансмиссия согласует его возможности с текущей скоростью автомобиля, уклоном дороги и нагрузкой.

Трансмиссия и коробка передач — это одно и то же или нет

Эти понятия связаны, но не равнозначны. Коробка передач — один из компонентов трансмиссии. Она изменяет передаточное отношение, включает нейтральный режим и обеспечивает задний ход, однако не выполняет всю работу системы.

Отличие трансмиссии от коробки передач заключается в масштабе понятия. Помимо коробки, трансмиссия может включать сцепление или гидротрансформатор, главную передачу, дифференциал, карданный вал, полуоси, ШРУСы и другие узлы. В разговоре коробку иногда называют трансмиссией, но с технической точки зрения это неточно.

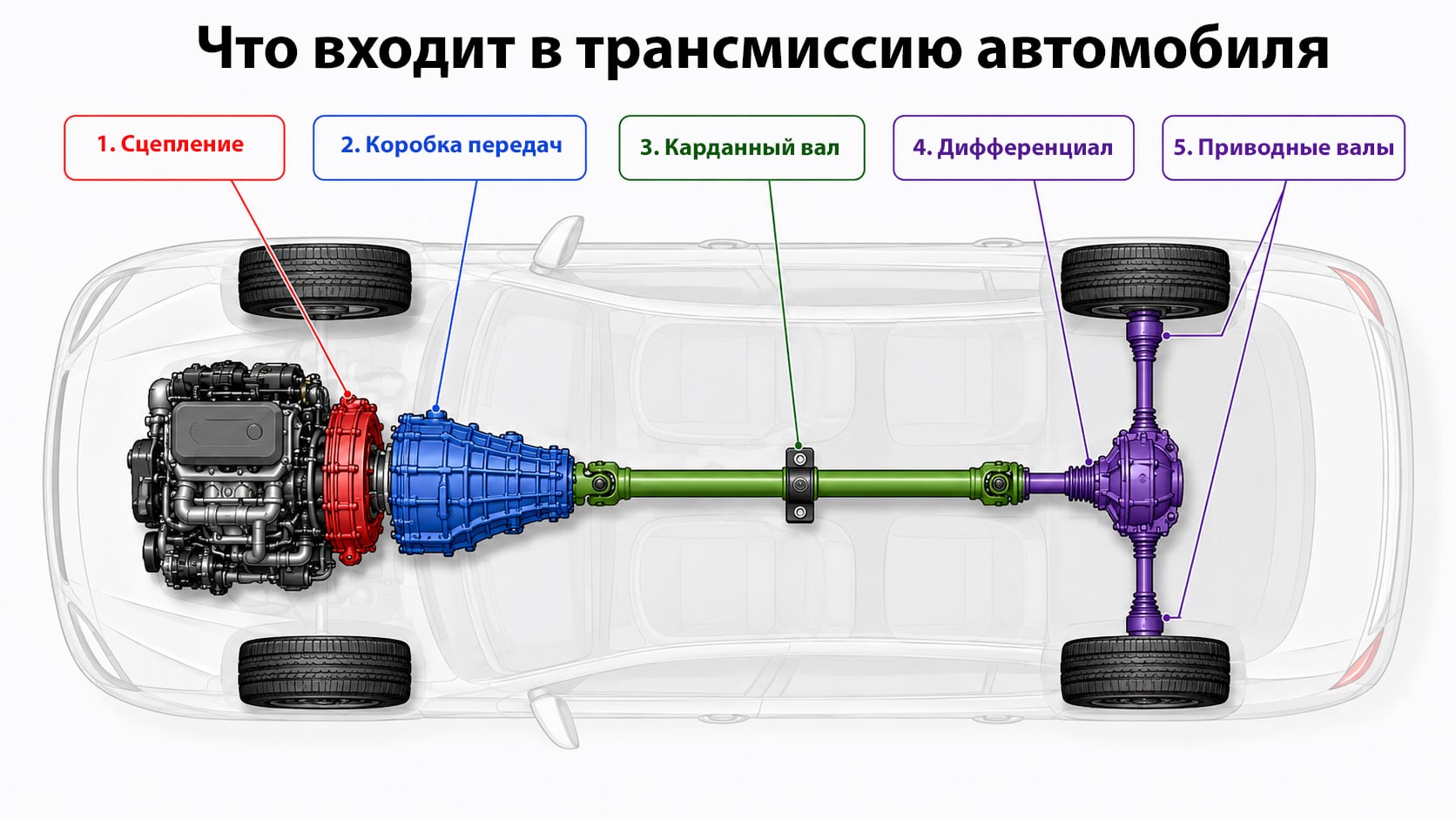

Из чего состоит трансмиссия автомобиля

Устройство трансмиссии зависит от типа коробки, привода и компоновки машины. Поэтому у разных автомобилей набор и расположение деталей отличаются. Рассмотрим основные узлы, встречающиеся в большинстве конструкций.

Сцепление или гидротрансформатор

Сцепление находится между двигателем и механической либо роботизированной коробкой. Оно позволяет кратковременно разъединить агрегаты, чтобы водитель или автоматика могли плавно начать движение и переключить передачу без ударной нагрузки.

В классической автоматической системе эту роль выполняет гидротрансформатор. Он передаёт крутящий момент через поток рабочей жидкости, смягчает колебания и обеспечивает плавное трогание. Во многих режимах его блокировка уменьшает потери энергии.

Коробка передач

Коробка изменяет передаточное отношение между двигателем и колёсами. На низких передачах автомобиль получает больше тяги, необходимой для старта, подъёма или движения с нагрузкой. Высокие передачи позволяют ехать быстрее при меньших оборотах двигателя.

Нейтральный режим прерывает передачу крутящего момента через коробку. Для движения назад используется отдельная передача либо другой способ изменения направления вращения, предусмотренный конструкцией агрегата. Переключать ступени может водитель или электронная система управления.

Главная передача, дифференциал, валы и шарниры

Главная передача дополнительно уменьшает частоту вращения и увеличивает тяговое усилие перед его подачей на колёса. Дифференциал распределяет момент между колёсами одной оси и позволяет им вращаться с разной скоростью. Это необходимо в повороте, поскольку внешнее колесо проходит более длинный путь.

На заднеприводных машинах карданный вал обычно передаёт вращение от коробки к заднему редуктору. От дифференциала усилие поступает к колёсам через полуоси.

На приводных валах ведущих колёс широко применяются шарниры равных угловых скоростей — ШРУСы. Они позволяют передавать крутящий момент при изменении угла между валами, в том числе при работе подвески и повороте управляемых колёс.

В полный привод также могут входить раздаточная коробка, дополнительный кардан, межосевой дифференциал или управляемая муфта. Они распределяют тягу между передней и задней осями.

Как работает трансмиссия

Принцип работы трансмиссии удобно рассмотреть по пути крутящего момента:

1. Двигатель создаёт крутящий момент и передаёт его на сцепление либо гидротрансформатор.
2. Коробка передач устанавливает необходимое передаточное отношение в зависимости от скорости и нагрузки.
3. Далее крутящий момент поступает к главной передаче — непосредственно или через карданный вал, если он предусмотрен конструкцией.
4. После главной передачи крутящий момент поступает к дифференциалу, который распределяет его между ведущими колёсами.
5. Полуоси и ШРУСы передают крутящий момент от дифференциала к ведущим колёсам.

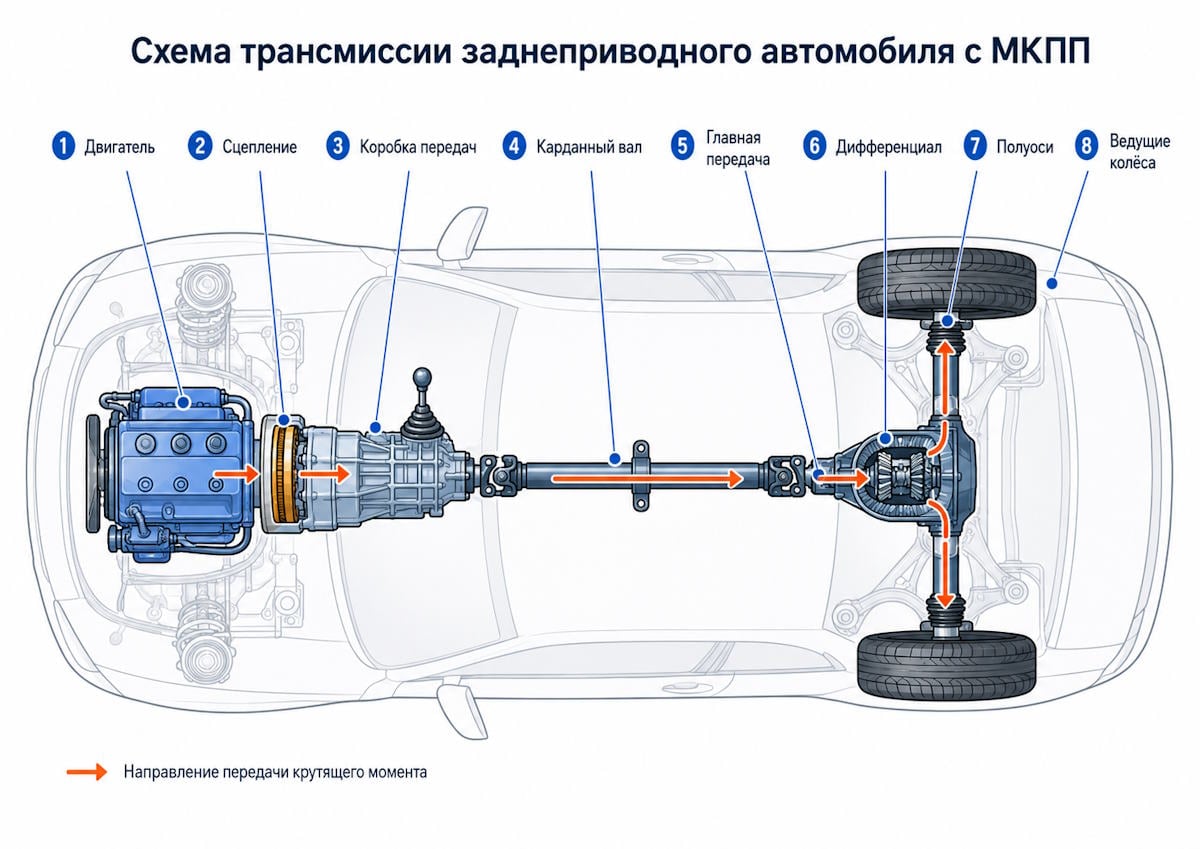

Схема передачи крутящего момента в заднеприводном автомобиле с механической коробкой передач

При старте используется передаточное отношение, обеспечивающее высокую тягу. Во время разгона коробка последовательно переходит на более высокие ступени.

Способ изменения передаточного отношения зависит от типа коробки. В механической коробке водитель управляет сцеплением и выбирает передачу вручную. В классической АКПП переключения выполняются с помощью фрикционных элементов и гидравлического управления, в роботизированных коробках сцеплениями и механизмом выбора передач управляет автоматика, а вариатор плавно изменяет передаточное отношение.

Где находится трансмиссия и как её устройство зависит от привода

Тип коробки передач и тип привода — разные характеристики. Коробка определяет способ изменения передаточного отношения, а привод показывает, какие колёса получают тягу.

• Передний привод. Двигатель, коробка, главная передача и дифференциал обычно объединены в передней части автомобиля. К колёсам момент передают короткие приводные валы со ШРУСами.
• Задний привод. При классической компоновке коробка расположена рядом с двигателем, а главная передача и дифференциал — в районе задней ведущей оси.
• Полный привод. Трансмиссия связана с обеими осями, а расположение её узлов зависит от конкретной схемы полного привода и компоновки автомобиля.

Конкретная схема зависит от расположения двигателя и конструктивных решений производителя. Например, у некоторых автомобилей коробка может находиться возле ведущей оси, а не непосредственно рядом с двигателем.

Основные виды трансмиссий

Если говорить о типе коробки передач, выделяют механические, автоматические, роботизированные и бесступенчатые системы. Один и тот же тип коробки может применяться в автомобилях с разными схемами привода.

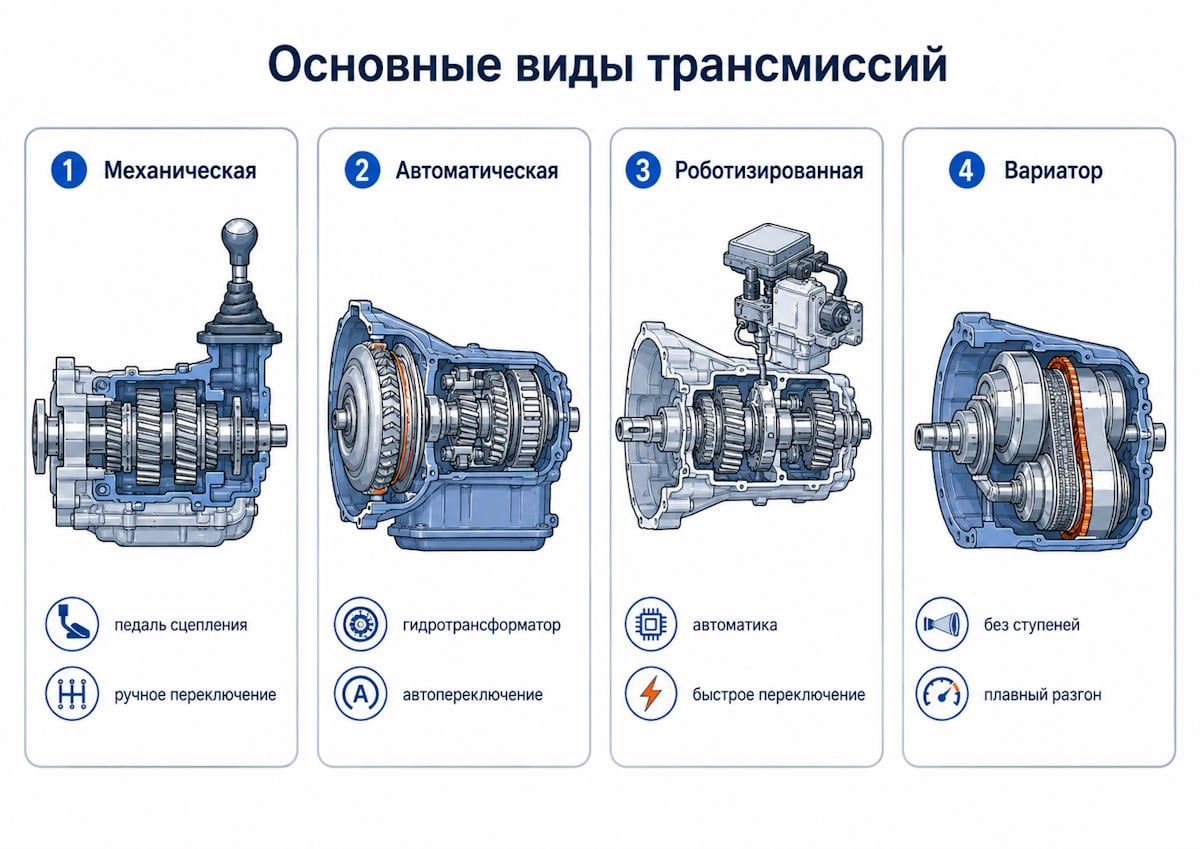

Основные виды автомобильных трансмиссий по типу коробки передач

Механическая трансмиссия

Механическая трансмиссия предполагает, что водитель самостоятельно выбирает передачу и управляет сцеплением педалью. Такая конструкция ценится за сравнительную простоту, понятную реакцию автомобиля и непосредственный контроль тяги.

Плавность движения сильно зависит от навыков водителя. Резкое отпускание сцепления, длительное удержание машины на подъёме за счёт его пробуксовки и неправильный выбор передачи ускоряют износ деталей. В городских пробках частая работа педалью может быть утомительной.

Автоматическая трансмиссия

Классическая автоматическая трансмиссия использует гидротрансформатор и набор планетарных передач. Электронный блок выбирает подходящую ступень с учётом скорости, нагрузки, положения педали акселератора и других параметров. Водителю не нужно вручную управлять сцеплением.

Преимущества такой системы — удобство в городе, плавное начало движения и автоматический выбор режима. Старые конструкции могли расходовать больше топлива из-за потерь в гидротрансформаторе, но современные агрегаты часто используют его блокировку и большее количество передач. Автомат особенно чувствителен к качеству и уровню рабочей жидкости, перегреву и несоблюдению правил буксировки.

Роботизированная коробка и вариатор

Роботизированная коробка передач по конструкции близка к механической, но сцеплением и переключением управляют исполнительные механизмы. Простые системы могут заметно прерывать тягу и допускать рывки.

Коробки с двумя сцеплениями обеспечивают быстрое переключение передач. Особенности их эксплуатации и обслуживания зависят от конкретной конструкции, в том числе от типа сцеплений и требований производителя.

Вариатор изменяет передаточное отношение плавно, без фиксированных ступеней в привычном смысле. Это помогает поддерживать выгодные обороты двигателя и обеспечивает ровный разгон. При интенсивном ускорении характер работы может казаться непривычным: обороты растут быстрее скорости. Вариатор требователен к подходящей жидкости, температурному режиму и ограничениям по нагрузке, установленным производителем.

Трансмиссия гибридного автомобиля и электромобиля

В гибридной машине трансмиссия согласует работу двигателя внутреннего сгорания и одного или нескольких электромоторов. Конструкция может включать планетарный механизм, сцепления, редукторы и электронное управление.

У электромобиля трансмиссия тоже есть, но обычно она проще. Электродвигатель работает в широком диапазоне оборотов, поэтому многоступенчатая коробка часто не требуется. Усилие передаётся через одноступенчатый редуктор, дифференциал и приводные валы.

Какая трансмиссия лучше

Универсально лучшего варианта нет — выбор зависит от условий эксплуатации, требований к комфорту, динамике и стоимости обслуживания. Для городской езды часто удобнее классические АКПП и вариаторы, тогда как механическая коробка позволяет водителю самостоятельно контролировать выбор передачи и обычно отличается сравнительно простой конструкцией.

Роботизированные коробки с двумя сцеплениями подходят тем, кому важны быстрые переключения и динамика. При выборе вариатора, автомата или робота также стоит учитывать требования производителя к обслуживанию, рабочей жидкости и допустимым нагрузкам.

Для буксировки прицепа, бездорожья и других тяжёлых условий нельзя ориентироваться только на тип коробки передач. Значение имеют конструкция конкретного автомобиля, тип привода, допустимая масса прицепа, наличие понижающей передачи или блокировок и другие характеристики трансмиссии. Поэтому подходящий вариант следует выбирать с учётом предполагаемых условий эксплуатации и рекомендаций производителя.

Признаки и причины неисправностей трансмиссии

Неисправности трансмиссии проявляются по-разному. Насторожить должны следующие симптомы:

• гул, вой, хруст или стук во время движения;
• вибрации при разгоне или на определённой скорости;
• рывки и задержки при включении передачи;
• пробуксовка сцепления или автоматической коробки;
• затруднённое переключение;
• утечки трансмиссионного масла или другой рабочей жидкости;
• запах перегретого масла;
• предупреждающий индикатор на приборной панели.

Причиной могут быть изношенное сцепление, недостаточный уровень жидкости, повреждённый ШРУС, опора или карданный шарнир, неисправность коробки либо дифференциала. Например, хруст при повороте нередко связан с наружным ШРУСом, но похожий звук могут создавать и другие детали.

Ставить точный диагноз по одному признаку нельзя. При появлении новых шумов, утечек или изменений в работе автомобиля необходима диагностика.

Как продлить срок службы трансмиссии

Регулярное обслуживание трансмиссии особенно важно при городской езде, частых пробках, плохих дорогах и сезонных перепадах температуры. Чтобы снизить износ, рекомендуется:

• соблюдать регламент проверки и замены масла, фильтров и других расходных материалов;
• применять только жидкость с допуском, указанным производителем;
• контролировать уровень масла и своевременно устранять утечки;
• проверять пыльники ШРУСов, уплотнения и карданные соединения;
• избегать продолжительной пробуксовки, перегрева и резких ударных нагрузок;
• прогревать агрегаты спокойным движением после холодного запуска;
• соблюдать правила буксировки автомобиля и прицепа.

Если появились рывки, вибрация, посторонний шум или запах перегретой жидкости, лучше не откладывать проверку. Небольшая утечка или повреждённый пыльник со временем могут привести к серьёзному износу узла.

Главное о трансмиссии

Трансмиссия передаёт и преобразует крутящий момент двигателя, направляя его к ведущим колёсам. Коробка передач является только одним из её узлов, а тип привода описывает распределение тяги между осями. Своевременное обслуживание, правильное масло и диагностика первых симптомов помогают сохранить ресурс агрегатов и безопасность автомобиля.

Частые вопросы о трансмиссии

Чем трансмиссия отличается от коробки передач?

Коробка передач изменяет передаточное отношение и является частью трансмиссии. В полную систему также входят сцепление или гидротрансформатор, главная передача, дифференциал, приводные валы и другие узлы.

Какие детали входят в трансмиссию автомобиля?

Обычно это коробка передач, сцепление или гидротрансформатор, главная передача, дифференциал, полуоси, ШРУСы либо карданный вал. У полноприводной машины могут дополнительно использоваться раздаточная коробка, муфта и межосевой дифференциал. Точный состав зависит от конструкции.

Какие бывают виды трансмиссий?

По типу коробки выделяют механические, автоматические, роботизированные и бесступенчатые системы. По типу привода автомобили отдельно делятся на переднеприводные, заднеприводные и полноприводные.

Есть ли трансмиссия у электромобиля?

Да. Обычно она состоит из одноступенчатого редуктора, дифференциала и приводных валов. Многоступенчатая коробка чаще всего не нужна благодаря широкому диапазону рабочих оборотов электродвигателя.

Как понять, что трансмиссия неисправна?

Возможные признаки — гул, хруст, вибрации, рывки, пробуксовка, задержки переключения, утечки и запах перегретой жидкости. Один симптом может иметь разные причины, поэтому для определения неисправности требуется диагностика.

Как часто нужно менять масло в трансмиссии?

Универсального интервала нет. Периодичность зависит от модели автомобиля, типа агрегата, состава жидкости и условий эксплуатации. Ориентироваться нужно на руководство производителя, сервисный регламент и фактическое состояние масла.
