Що таке трансмісія автомобіля

Трансмісія автомобіля — це система механізмів, яка передає крутний момент від двигуна до ведучих коліс і змінює його залежно від умов руху. Завдяки їй автомобіль може плавно рушати з місця, розганятися, рухатися заднім ходом і долати підйоми. Розглянемо, як влаштована ця система, чим вона відрізняється від коробки передач і які ознаки можуть свідчити про несправність.

Що таке трансмісія простими словами

Якщо пояснювати простими словами, трансмісію можна уявити як ланцюг механізмів між двигуном і колесами. Двигун створює обертальний рух, але сам по собі не може передати його колесам із потрібною частотою обертання та зусиллям. Трансмісія приймає цю енергію, перетворює її та передає далі.

Це не один окремий агрегат, а кілька пов’язаних між собою механізмів. Залежно від конструкції автомобіля до системи можуть входити зчеплення або гідротрансформатор, коробка передач, вали, головна передача, диференціал, півосі та шарніри. У повнопривідних автомобілях додатково використовують вузли, що розподіляють тягу між осями.

Для чого потрібна трансмісія

Головне призначення трансмісії — передавати обертання від двигуна до ведучих коліс. Однак лише передавання зусилля недостатньо: умови руху постійно змінюються, тому система виконує одразу кілька завдань:

• змінює співвідношення частоти обертання та крутного моменту;
• забезпечує плавне рушання з місця;
• тимчасово роз’єднує двигун і колеса;
• дає автомобілю змогу рухатися заднім ходом;
• розподіляє крутний момент між колесами та, за потреби, між осями;
• дає ведучим колесам змогу обертатися з різною швидкістю під час повороту.

Безпосередньо з’єднувати двигун із колесами неефективно. Під час рушання автомобілю потрібна значна тяга, а під час руху трасою — висока швидкість обертання коліс за помірного тягового зусилля. Двигун також стабільно працює лише в певному діапазоні обертів. Трансмісія узгоджує його можливості з поточною швидкістю автомобіля, ухилом дороги та навантаженням.

Трансмісія і коробка передач — це одне й те саме чи ні

Ці поняття пов’язані, але не тотожні. Коробка передач — один із компонентів трансмісії. Вона змінює передавальне відношення, забезпечує нейтральний режим і рух заднім ходом, однак не виконує всіх функцій системи.

Трансмісія — ширше поняття. Крім коробки передач, до неї можуть входити зчеплення або гідротрансформатор, головна передача, диференціал, карданний вал, півосі, ШРУСи та інші вузли. У повсякденному мовленні коробку передач іноді називають трансмісією, але з технічного погляду це неточно.

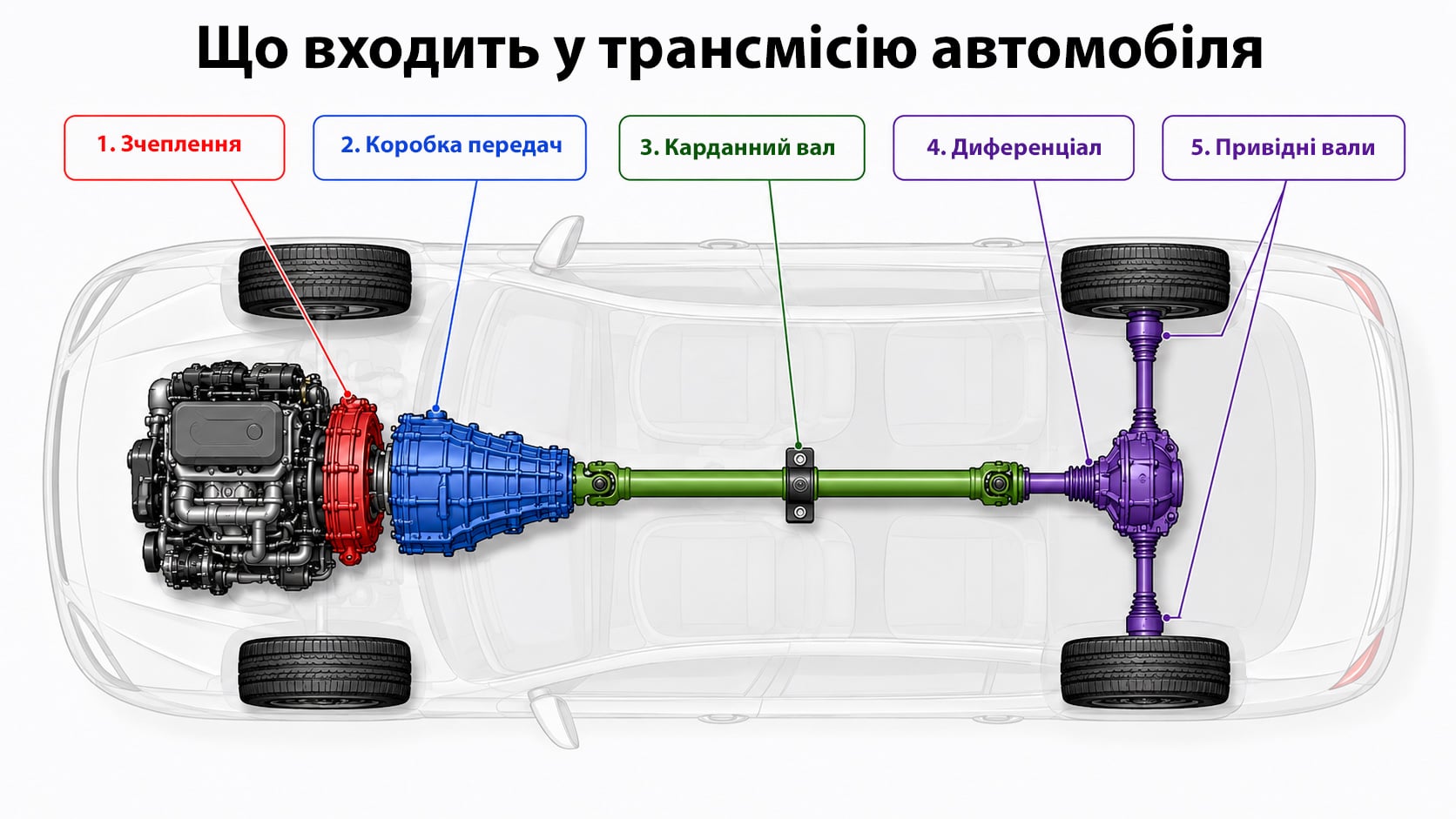

З чого складається трансмісія автомобіля

Будова трансмісії залежить від типу коробки передач, приводу та компонування автомобіля. Тому набір і розташування деталей у різних автомобілях відрізняються. Розглянемо основні вузли, які використовують у більшості конструкцій.

Зчеплення або гідротрансформатор

Зчеплення розташоване між двигуном і механічною або роботизованою коробкою передач. Воно дає змогу на короткий час роз’єднати агрегати, щоб водій або автоматика могли плавно розпочати рух і перемкнути передачу без ударних навантажень.

У класичній автоматичній трансмісії цю функцію виконує гідротрансформатор. Він передає крутний момент через потік робочої рідини, пом’якшує коливання та забезпечує плавне рушання з місця. У багатьох режимах його блокування зменшує втрати енергії.

Коробка передач

Коробка передач змінює передавальне відношення між двигуном і колесами. На нижчих передачах автомобіль отримує більший крутний момент на колесах, необхідний для рушання, подолання підйому або руху з навантаженням. Вищі передачі дають змогу рухатися швидше за нижчих обертів двигуна.

Нейтральний режим перериває передавання крутного моменту через коробку передач. Для руху назад використовується окрема передача або інший передбачений конструкцією спосіб зміни напрямку обертання. Передачі може перемикати водій або електронна система керування.

Головна передача, диференціал, вали та шарніри

Головна передача додатково знижує частоту обертання та збільшує крутний момент перед його передаванням до коліс. Диференціал розподіляє крутний момент між колесами однієї осі та дає їм змогу обертатися з різною швидкістю. Це необхідно під час повороту, оскільки зовнішнє колесо проходить довший шлях.

У задньопривідних автомобілях карданний вал зазвичай передає обертання від коробки передач до заднього редуктора. Від диференціала крутний момент надходить до коліс через півосі.

На приводних валах ведучих коліс широко застосовують шарніри рівних кутових швидкостей — ШРУСи. Вони дають змогу передавати крутний момент за зміни кута між валами, зокрема під час роботи підвіски та повороту керованих коліс.

До системи повного приводу також можуть входити роздавальна коробка, додатковий карданний вал, міжосьовий диференціал або керована муфта. Ці вузли забезпечують розподіл тяги між передньою та задньою осями.

Як працює трансмісія

Принцип роботи трансмісії зручно розглянути за шляхом передавання крутного моменту:

1. Двигун створює крутний момент і передає його на зчеплення або гідротрансформатор.
2. Коробка передач забезпечує потрібне передавальне відношення залежно від швидкості та навантаження.
3. Далі крутний момент надходить до головної передачі — безпосередньо або через карданний вал, якщо він передбачений конструкцією.
4. Після головної передачі крутний момент надходить до диференціала, який розподіляє його між ведучими колесами.
5. Півосі та ШРУСи передають крутний момент від диференціала до ведучих коліс.

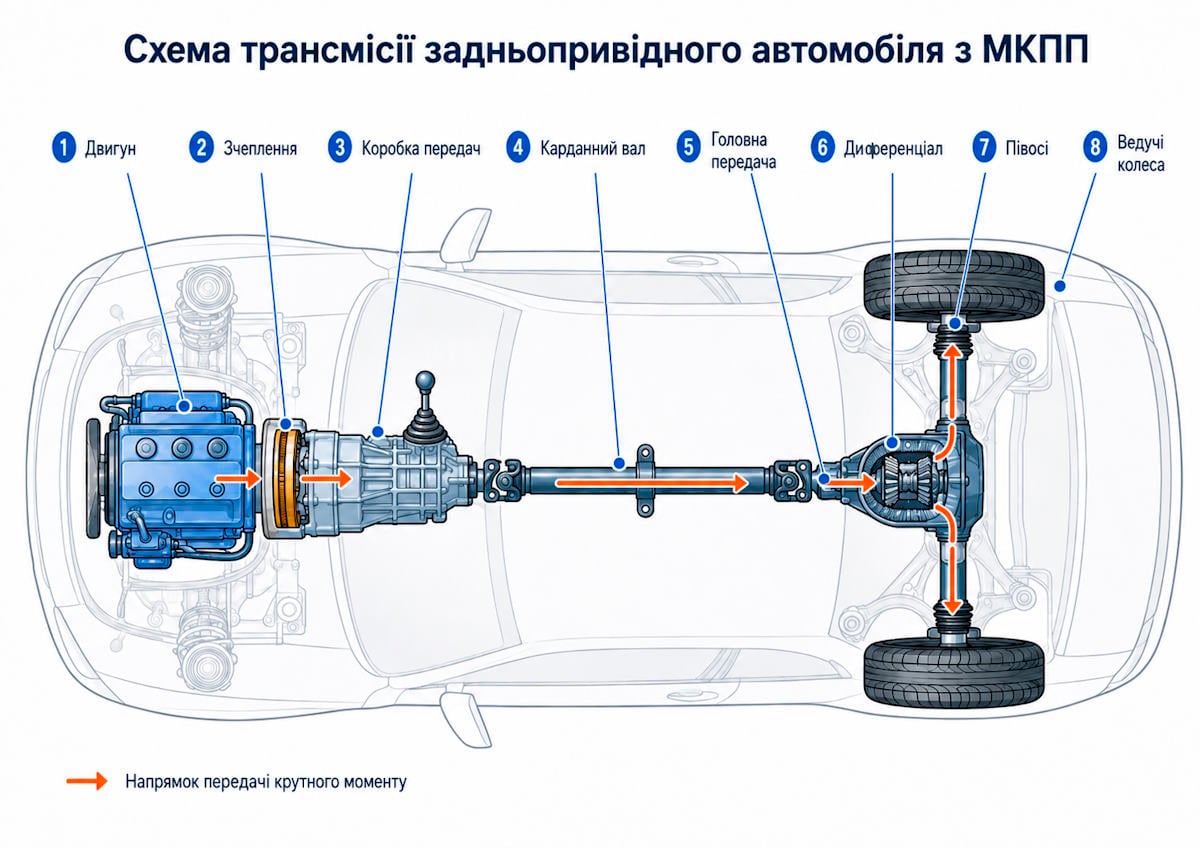

Схема передавання крутного моменту в задньопривідному автомобілі з механічною коробкою передач

Під час рушання використовується передавальне відношення, яке забезпечує високу тягу. Під час розгону послідовно вмикаються вищі передачі.

Спосіб зміни передавального відношення залежить від типу коробки передач. У механічній коробці водій керує зчепленням і самостійно обирає передачу. У класичній АКПП перемикання здійснюється за допомогою фрикційних елементів і гідравлічного керування, у роботизованих коробках зчепленням і механізмом вибору передач керує автоматика, а варіатор плавно змінює передавальне відношення.

Де розташована трансмісія і як її будова залежить від типу приводу

Тип коробки передач і тип приводу — різні характеристики. Коробка передач визначає спосіб зміни передавального відношення, а тип приводу — які колеса отримують тягу.

• Передній привід. Двигун, коробка передач, головна передача та диференціал зазвичай розташовані в передній частині автомобіля. Крутний момент до коліс передають короткі приводні вали зі ШРУСами.
• Задній привід. За класичного компонування коробка передач розташована поруч із двигуном, а головна передача та диференціал — біля задньої ведучої осі.
• Повний привід. Трансмісія пов’язана з обома осями, а розташування її вузлів залежить від конкретної схеми повного приводу та компонування автомобіля.

Конкретна схема залежить від розташування двигуна та конструктивних рішень виробника. Наприклад, у деяких автомобілях коробка передач може бути розташована біля ведучої осі, а не безпосередньо поруч із двигуном.

Основні види трансмісій

Якщо класифікувати трансмісії за типом коробки передач, виділяють механічні, автоматичні, роботизовані та безступеневі системи. Один і той самий тип коробки передач може використовуватися в автомобілях із різними схемами приводу.

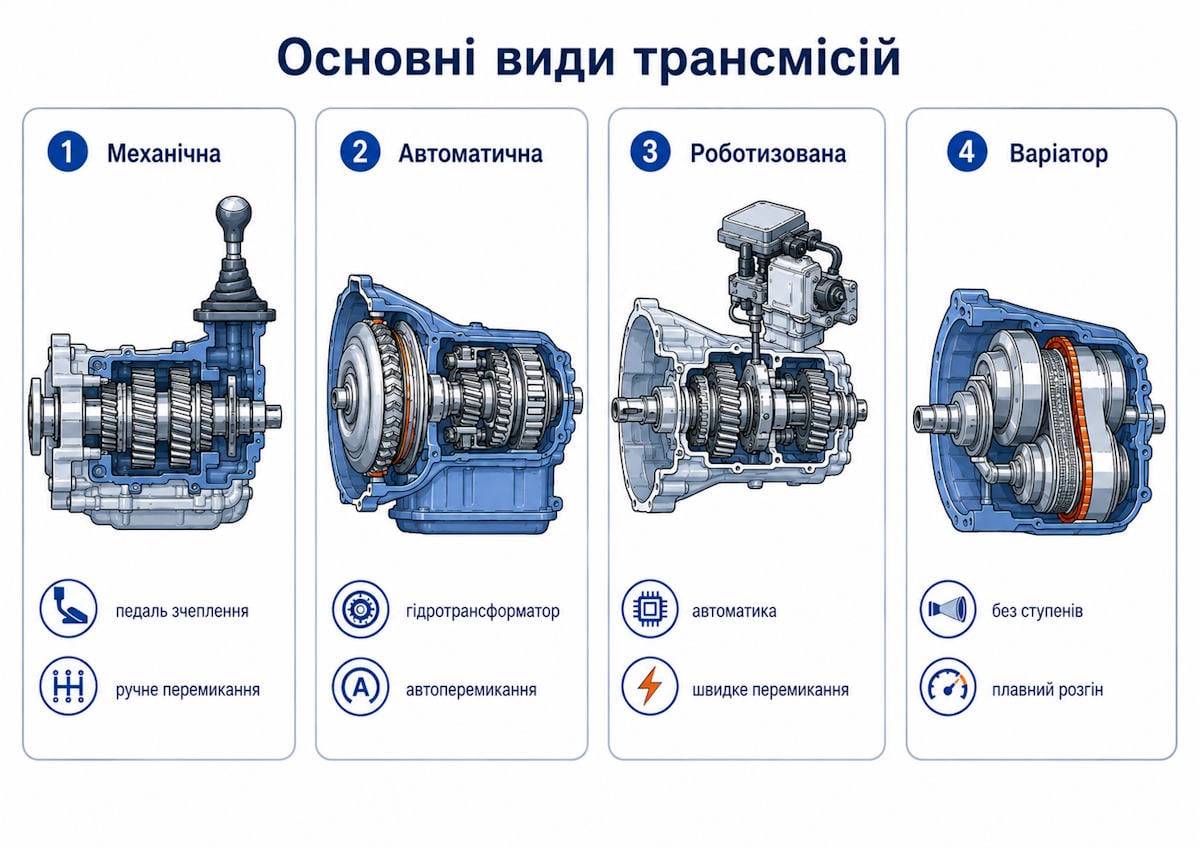

Основні види автомобільних трансмісій за типом коробки передач

Механічна трансмісія

Механічна трансмісія передбачає, що водій самостійно обирає передачу та керує зчепленням за допомогою педалі. Таку конструкцію цінують за відносну простоту, передбачувану реакцію автомобіля та безпосередній контроль тяги.

Плавність руху значною мірою залежить від навичок водія. Різке відпускання зчеплення, тривале утримання автомобіля на підйомі завдяки його пробуксовуванню та неправильний вибір передачі прискорюють зношування деталей. У міських заторах часте користування педаллю зчеплення може бути втомливим.

Автоматична трансмісія

Класична автоматична трансмісія використовує гідротрансформатор і набір планетарних передач. Електронний блок обирає відповідну передачу з урахуванням швидкості, навантаження, положення педалі акселератора та інших параметрів. Водієві не потрібно вручну керувати зчепленням.

Переваги такої системи — зручність у місті, плавне рушання та автоматичний вибір передачі. Старі конструкції могли споживати більше пального через втрати в гідротрансформаторі, але сучасні агрегати часто використовують його блокування та мають більше передач. Автоматична коробка особливо чутлива до якості й рівня робочої рідини, перегрівання та недотримання правил буксирування.

Роботизована коробка передач і варіатор

Роботизована коробка передач за будовою близька до механічної, але зчепленням і перемиканням передач керують виконавчі механізми. Прості системи можуть помітно переривати передавання тяги та спричиняти ривки.

Коробки з двома зчепленнями забезпечують швидке перемикання передач. Особливості їх експлуатації та обслуговування залежать від конкретної конструкції, зокрема від типу зчеплень і вимог виробника.

Варіатор плавно змінює передавальне відношення без фіксованих ступенів у звичному розумінні. Це допомагає підтримувати оптимальні оберти двигуна та забезпечує рівномірний розгін. За інтенсивного прискорення характер його роботи може здаватися незвичним: оберти двигуна зростають швидше, ніж швидкість автомобіля. Варіатор вимогливий до правильно підібраної робочої рідини, температурного режиму та дотримання встановлених виробником обмежень щодо навантаження.

Трансмісія гібридного автомобіля та електромобіля

У гібридному автомобілі трансмісія узгоджує роботу двигуна внутрішнього згоряння та одного або кількох електродвигунів. Конструкція може містити планетарний механізм, зчеплення, редуктори та електронну систему керування.

В електромобілі трансмісія також є, але зазвичай вона простіша. Електродвигун працює в широкому діапазоні обертів, тому багатоступенева коробка передач часто не потрібна. Крутний момент передається через одноступеневий редуктор, диференціал і приводні вали.

Яка трансмісія краща

Універсально найкращого варіанта немає — вибір залежить від умов експлуатації, вимог до комфорту, динаміки та вартості обслуговування. Для міської їзди часто зручніші класичні АКПП і варіатори, тоді як механічна коробка дає водієві змогу самостійно обирати передачу та зазвичай має порівняно просту конструкцію.

Роботизовані коробки з двома зчепленнями підходять тим, для кого важливі швидкі перемикання та динаміка. Обираючи варіатор, автоматичну або роботизовану коробку передач, також варто враховувати вимоги виробника щодо обслуговування, робочої рідини та допустимих навантажень.

Для буксирування причепа, руху бездоріжжям та інших важких умов не можна орієнтуватися лише на тип коробки передач. Важливі конструкція конкретного автомобіля, тип приводу, допустима маса причепа, наявність понижувальної передачі або блокувань та інші характеристики трансмісії. Тому відповідний варіант варто обирати з урахуванням передбачуваних умов експлуатації та рекомендацій виробника.

Ознаки та причини несправностей трансмісії

Несправності трансмісії можуть проявлятися по-різному. Варто звернути увагу на такі ознаки:

• гул, виття, хрускіт або стукіт під час руху;
• вібрації під час розгону або на певній швидкості;
• ривки та затримки під час увімкнення передачі;
• пробуксовування зчеплення або автоматичної коробки передач;
• ускладнене перемикання передач;
• витоки трансмісійної оливи або іншої робочої рідини;
• запах перегрітої оливи;
• попереджувальний індикатор на панелі приладів.

Причиною можуть бути зношене зчеплення, недостатній рівень робочої рідини, пошкоджений ШРУС, опора або карданний шарнір, несправність коробки передач чи диференціала. Наприклад, хрускіт під час повороту нерідко пов’язаний із зовнішнім ШРУСом, але подібний звук можуть спричиняти й інші деталі.

Установити точний діагноз за однією ознакою неможливо. Якщо з’явилися нові шуми, витоки або зміни в роботі автомобіля, потрібна діагностика.

Як продовжити строк служби трансмісії

Регулярне обслуговування трансмісії особливо важливе під час міської їзди, частого руху в заторах, експлуатації на поганих дорогах і за значних сезонних перепадів температури. Щоб зменшити зношування, рекомендується:

• дотримуватися регламенту перевірки та заміни оливи, фільтрів та інших витратних матеріалів;
• використовувати лише рідину з допуском, зазначеним виробником;
• контролювати рівень оливи та вчасно усувати витоки;
• перевіряти пильовики ШРУСів, ущільнення та карданні з’єднання;
• уникати тривалого пробуксовування, перегрівання та різких ударних навантажень;
• після холодного запуску прогрівати агрегати під час спокійного руху;
• дотримуватися правил буксирування автомобіля та причепа.

Якщо з’явилися ривки, вібрація, сторонній шум або запах перегрітої робочої рідини, краще не відкладати перевірку. Навіть незначний витік або пошкоджений пильовик із часом можуть призвести до серйозного зношування вузла.

Головне про трансмісію

Трансмісія передає та перетворює крутний момент двигуна, спрямовуючи його до ведучих коліс. Коробка передач є лише одним із її вузлів, а тип приводу визначає спосіб розподілу тяги між осями. Своєчасне обслуговування, використання рекомендованої оливи та діагностика перших ознак несправності допомагають зберегти ресурс агрегатів і забезпечити безпечну експлуатацію автомобіля.

Підібрати деталі трансмісії для вашого автомобіля можна в каталозі.

Часті запитання про трансмісію

Чим трансмісія відрізняється від коробки передач?

Коробка передач змінює передавальне відношення та є частиною трансмісії. До складу системи також входять зчеплення або гідротрансформатор, головна передача, диференціал, приводні вали та інші вузли.

Які деталі входять до складу трансмісії автомобіля?

Зазвичай це коробка передач, зчеплення або гідротрансформатор, головна передача, диференціал, півосі, ШРУСи або карданний вал. У повнопривідному автомобілі можуть додатково використовуватися роздавальна коробка, муфта та міжосьовий диференціал. Точний склад залежить від конструкції.

Які бувають види трансмісій?

За типом коробки передач виділяють механічні, автоматичні, роботизовані та безступеневі системи. За типом приводу автомобілі окремо поділяють на передньопривідні, задньопривідні та повнопривідні.

Чи є трансмісія в електромобілі?

Так. Зазвичай вона складається з одноступеневого редуктора, диференціала та приводних валів. Багатоступенева коробка передач найчастіше не потрібна завдяки широкому діапазону робочих обертів електродвигуна.

Як зрозуміти, що трансмісія несправна?

Можливі ознаки — гул, хрускіт, вібрації, ривки, пробуксовування, затримки під час перемикання передач, витоки та запах перегрітої робочої рідини. Одна й та сама ознака може мати різні причини, тому для визначення несправності потрібна діагностика.

Як часто потрібно міняти оливу в трансмісії?

Універсального інтервалу немає. Періодичність залежить від моделі автомобіля, типу агрегату, складу робочої рідини та умов експлуатації. Орієнтуватися потрібно на рекомендації виробника, сервісний регламент і фактичний стан оливи.
