Оппозитный двигатель: устройство, принцип работы, преимущества и недостатки

Оппозитный двигатель — это мотор, цилиндры которого горизонтально расположены по обе стороны коленчатого вала. Такая схема снижает высоту силового агрегата и помогает опустить центр тяжести автомобиля, но усложняет доступ к некоторым узлам. Разберемся, как работает оппозитный мотор, чем он отличается от других конструкций, насколько надежен, какие имеет преимущества и недостатки, а также на что обратить внимание при его обслуживании и выборе автомобиля.

Что такое оппозитный двигатель

Горизонтально-оппозитный двигатель представляет собой поршневой двигатель внутреннего сгорания с двумя рядами цилиндров, направленными в противоположные стороны. Коленчатый вал находится между ними, а условный угол развала цилиндров составляет 180 градусов. Поэтому агрегат получается широким, но сравнительно низким.

Название происходит от слова «противоположный»: поршни и цилиндры одной стороны расположены напротив поршней и цилиндров другой. Классический горизонтально-оппозитный двигатель также называют двигателем Boxer. Такое название связано с движением парных поршней: они одновременно приближаются к оси коленчатого вала и удаляются от нее, напоминая движения рук боксера.

Как устроен и работает оппозитный двигатель

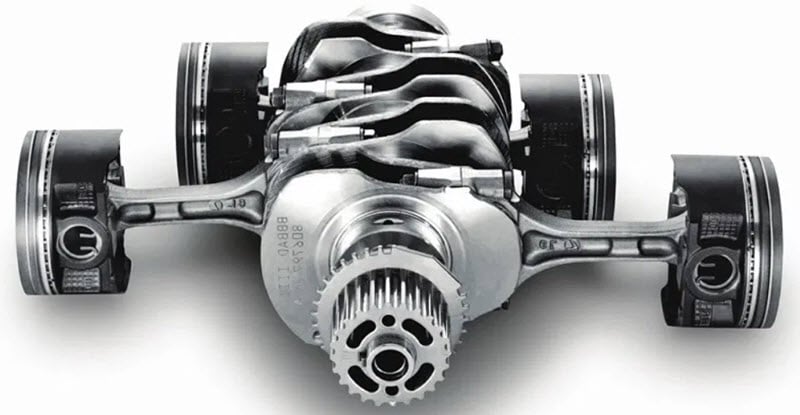

Устройство оппозитного двигателя включает две группы цилиндров, две головки блока, поршни, шатуны, коленчатый вал, механизм газораспределения, системы смазки и охлаждения. Картер часто состоит из соединенных половин, между которыми установлен коленчатый вал. В зависимости от конструкции привод газораспределительного механизма выполняется ремнем, цепью или шестернями.

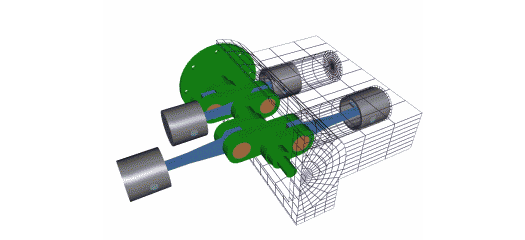

Каждый поршень через шатун передает усилие на коленчатый вал. В классическом двигателе Boxer шатуны противоположных цилиндров соединены с отдельными шатунными шейками, расположенными со смещением на 180 градусов относительно друг друга.

Это позволяет паре поршней двигаться зеркально: они одновременно приближаются к центру двигателя и удаляются от него. При этом поршни синхронно достигают крайних положений в своих цилиндрах. Положение ближе к головке блока называется верхней мертвой точкой (ВМТ), а ближе к коленчатому валу — нижней мертвой точкой (НМТ). Несмотря на синхронное движение, такты рабочего цикла в противоположных цилиндрах могут различаться.

Оппозитный двигатель работает по тому же четырехтактному циклу, что и большинство современных бензиновых и дизельных двигателей:

1. цилиндр наполняется топливовоздушной смесью или воздухом;
2. поршень сжимает заряд;
3. сгорание создает давление и рабочий ход;
4. отработавшие газы выводятся через выпускные клапаны.

Зеркальное движение противоположных поршней помогает компенсировать часть инерционных сил. Благодаря этому балансировка двигателя может быть удачной без тяжелых дополнительных механизмов, хотя итоговые вибрации зависят от числа цилиндров, порядка работы, опор и настройки конкретного агрегата.

Чем Boxer отличается от других типов двигателей

Главное отличие классического двигателя Boxer от других плоских компоновок заключается в конструкции коленчатого вала и характере движения поршней.

В плоском V-образном двигателе с углом развала 180 градусов цилиндры расположены так же, как у Boxer. Однако противоположные шатуны соединены с одной шатунной шейкой коленчатого вала, то есть имеют общую точку крепления. Из-за этого поршни движутся не зеркально, как у Boxer, а в одном направлении относительно корпуса двигателя.

Еще одна, принципиально иная конструкция — двигатель со встречным движением поршней. В каждом цилиндре такого мотора находятся два поршня, между которыми образуется общая камера сгорания. Обычная головка блока цилиндров отсутствует, а для передачи усилия нередко используются два коленчатых вала.

Какими бывают оппозитные двигатели

Оппозитные моторы бывают двух-, четырех-, шести- и многоцилиндровыми. В легковых автомобилях наиболее известны четырех- и шестицилиндровые варианты, а двухцилиндровые агрегаты широко применялись и продолжают применяться на мотоциклах.

Существуют бензиновые и дизельные исполнения, атмосферные и оснащенные наддувом. Охлаждение может быть воздушным либо жидкостным. Характеристики зависят не только от оппозитного расположения цилиндров, но и от поколения двигателя, материалов, систем питания и смазки, тепловой нагрузки и качества заводской настройки.

Преимущества оппозитного двигателя

Оппозитная компоновка имеет несколько конструктивных преимуществ, связанных с расположением цилиндров и особенностями работы кривошипно-шатунного механизма. Однако их практическое значение зависит от конструкции двигателя и автомобиля, в котором он установлен.

• Хорошая первичная уравновешенность. Встречное движение парных поршней компенсирует значительную часть инерционных сил. Благодаря этому исправный двигатель может работать плавно, передавать меньше вибраций на кузов и обеспечивать высокий акустический комфорт.
• Низкий профиль. Небольшая высота позволяет разместить двигатель ниже в моторном отсеке и тем самым уменьшить высоту центра тяжести автомобиля. Это преимущество подтверждает Subaru в техническом описании двигателя Boxer. При этом увеличенная ширина ограничивает возможности такой компоновки.
• Благоприятная управляемость. Более низкий центр тяжести особенно заметен на автомобилях, рассчитанных на активное прохождение поворотов. Сам по себе боксер не превращает обычную машину в спортивную, но может быть частью удачно настроенного шасси.
• Жесткость конструкции. Относительно короткий коленчатый вал может быть устойчивее к деформациям при работе под нагрузкой. Однако это преимущество зависит от числа цилиндров и особенностей конструкции конкретного двигателя.

Таким образом, плюсы оппозитного двигателя лучше всего раскрываются в автомобиле, изначально спроектированном под широкую и низкую силовую установку.

Недостатки оппозитного двигателя

Главный компоновочный минус — большая ширина. Головки блока находятся близко к лонжеронам, элементам подвески или колесным аркам. Из-за этого доступ к свечам, катушкам зажигания, клапанным крышкам и деталям газораспределительного механизма бывает ограничен. Простая по сути операция может потребовать снятия дополнительных узлов или специального инструмента.

У мотора две разнесенные головки блока, два комплекта клапанных механизмов и больше протяженных уплотнений. Это не означает обязательных поломок, но увеличивает объем работ при замене прокладок или ремонте головок. В отдельных случаях для серьезного ремонта оппозитного двигателя удобнее либо необходимо демонтировать силовой агрегат.

• Повышенные требования к специалисту. Мастер должен знать особенности конкретной серии, порядок регулировки и герметизации, а также располагать подходящим оборудованием.
• Стоимость отдельных операций. Регламентное обслуживание оппозитного двигателя может быть обычным по цене, но трудоемкий доступ увеличивает стоимость некоторых работ. Она зависит от модели, региона, наличия запчастей и квалификации сервиса.
• Возможный расход масла. У некоторых серий или изношенных экземпляров встречается повышенный угар. Причинами могут быть состояние поршневых колец, цилиндров, уплотнений клапанов, вентиляции картера, турбокомпрессора и неверно выбранное масло. Это не обязательное свойство схемы.
• Возможный неравномерный износ цилиндров. На состояние их рабочих поверхностей влияют качество смазки, температурный режим, особенности конструкции двигателя и эксплуатационные нагрузки. При этом горизонтальное расположение цилиндров само по себе не означает повышенного износа.
• Чувствительность отдельных серий к перегреву. Последствия перегрева могут включать деформацию головок и повреждение прокладок. Но проблема определяется устройством системы охлаждения, состоянием радиаторов и обслуживанием, а не одним лишь положением цилиндров.

Минусы оппозитного двигателя особенно заметны там, где мало профильных мастеров или владелец пытается обслуживать сложный агрегат без точной диагностики.

Надежность и ресурс оппозитного мотора

Надежность оппозитного двигателя нельзя оценивать только по его компоновке. Среди таких моторов встречаются как удачные и долговечные серии, так и требовательные поколения с характерными неисправностями. Аналогичная ситуация существует среди рядных и V-образных агрегатов.

На ресурс оппозитного двигателя влияют:

• подходящие допуски и качество моторного масла;
• разумные интервалы замены масла с учетом городских поездок и нагрузок;
• регулярный контроль уровня масла;
• чистота радиаторов и исправность термостата, насоса и вентиляторов;
• отсутствие продолжительной эксплуатации с перегревом;
• спокойный прогрев без высокой нагрузки на холодный мотор;
• состояние прокладок, сальников и системы вентиляции картера;
• исправность форсунок, зажигания и навесного оборудования.

Универсального пробега, после которого Boxer обязательно требует капитального ремонта, не существует. Два одинаковых двигателя могут иметь совершенно разное состояние из-за режима эксплуатации и истории обслуживания. Поэтому важнее результаты диагностики, компрессия, герметичность цилиндров, давление масла и фактический расход смазочного материала, а не цифра на одометре.

Обслуживание и типичные неисправности

Владелец должен регулярно проверять уровень масла на ровной площадке и следить за его изменением между заменами. Если расход резко вырос, простого долива недостаточно: необходимо найти причину. Одновременно стоит осматривать клапанные крышки, стыки картера, сальники и область масляного фильтра на наличие течей.

Система охлаждения требует не меньшего внимания. Нужно контролировать уровень и состояние охлаждающей жидкости, работу вентиляторов, герметичность патрубков и чистоту радиаторов. Колебания температуры, запах жидкости или пузырьки в расширительном бачке требуют профессиональной проверки. Подробнее о характерных симптомах — в материале о причинах перегрева двигателя.

Замена свечей на некоторых автомобилях затруднена из-за небольшого расстояния между головками блока и кузовом. Ремень ГРМ или цепь газораспределительного механизма обслуживают по регламенту конкретной модели. Вместе с ремнем обычно оценивают ролики, натяжитель и насос охлаждающей жидкости, если он приводится тем же механизмом.

Возможные признаки неисправности:

• синий, белый или чрезмерно черный выхлоп;
• быстрый рост расхода масла;
• перегрев или нестабильная температура;
• металлический стук и шум привода газораспределения;
• необычные вибрации двигателя и пропуски зажигания;
• масляные или охлаждающие утечки;
• падение тяги и появление ошибок управления мотором.

Эти признаки не указывают на одну конкретную поломку. Перед покупкой деталей или разборкой нужна профильная диагностика.

Оппозитный, рядный или V-образный двигатель: что лучше

Рядный двигатель рационален там, где важны простота, компактная ширина и доступность ремонта. V-образная схема позволяет разместить больше цилиндров при умеренной длине агрегата. Оппозитная дает низкий центр тяжести и хорошую уравновешенность, но требует места по ширине. Лучший вариант определяется автомобилем, условиями эксплуатации и доступностью качественного сервиса.

На каких автомобилях и мотоциклах применяются оппозитные двигатели

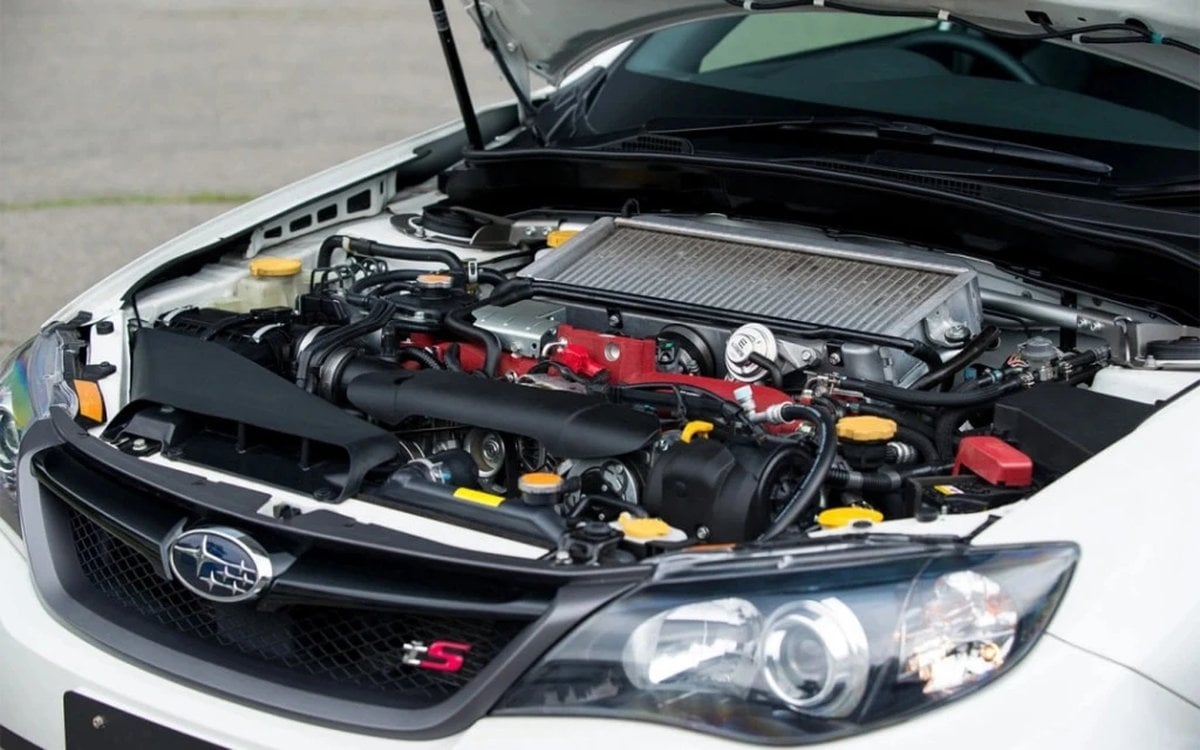

Автомобили с оппозитным двигателем выпускали разные производители. Наиболее последовательно эту компоновку применяет Subaru: многие легковые модели марки оснащались четырех- и шестицилиндровыми боксерными агрегатами, в том числе с наддувом. Однако не каждое транспортное средство производителя во все периоды имело одинаковый тип мотора.

Шестицилиндровые оппозитные двигатели известны по ряду спортивных моделей Porsche. Классический Volkswagen Жук (Käfer / Beetle) оснащался четырехцилиндровым мотором воздушного охлаждения. Подобные агрегаты устанавливались и на отдельные поколения микроавтобусов Volkswagen.

В мотоциклетной технике двухцилиндровые оппозитные моторы связаны с некоторыми сериями BMW. Такая схема также встречалась у Honda, включая многоцилиндровые исполнения, и на мотоциклах Урал и Днепр. Перечисленные примеры относятся только к определенным моделям и поколениям, а не ко всей продукции этих марок.

Стоит ли покупать автомобиль с оппозитным двигателем в Украине

Для украинского владельца решающим фактором должна быть не репутация компоновки, а возможность нормально обслуживать конкретный автомобиль. До покупки следует выяснить, есть ли поблизости профильный сервис, знакомый с нужной серией двигателя, сколько стоят распространенные запчасти и доступны ли они без длительного ожидания.

Машина с боксером подойдет водителю, который ценит низкий центр тяжести, плавную работу мотора и особенности управляемости, а также готов соблюдать регламент и контролировать масло. Особенно важна подтвержденная история обслуживания.

Если автомобиль покупается как недорогое повседневное средство передвижения, а в регионе нет профильных мастеров, более распространенный рядный двигатель может оказаться рациональнее. При оценке затрат стоит учитывать не только стоимость запчастей, но и цены на работы в местных автосервисах: в Киеве, областном центре и небольшом городе они могут заметно различаться.

Как проверить оппозитный двигатель перед покупкой автомобиля

1. Потребуйте холодный запуск. Заранее прогретый мотор может скрывать шумы, дымность и затрудненный пуск.
2. Оцените выхлоп. Продолжительный синий дым может указывать на сгорание масла, а густой белый после прогрева — на попадание охлаждающей жидкости.
3. Проверьте масло. Важны уровень, запах, состояние и отсутствие подозрительной эмульсии.
4. Осмотрите двигатель снизу и по бокам. Ищите свежие течи, отмытые участки и следы герметика.
5. Проследите за температурой. Мотор должен прогреваться без перегрева и резких колебаний показаний.
6. Послушайте работу. Стуки, шелест, пропуски зажигания и чрезмерные вибрации требуют проверки.
7. Проведите компьютерную диагностику. Нужно оценить текущие и сохраненные ошибки, коррекции подачи топлива и пропуски воспламенения.
8. Измерьте компрессию или герметичность цилиндров. Это поможет выявить механический износ, хотя результаты должен интерпретировать специалист.
9. Изучите документы. Полезны счета на замену масла, обслуживание газораспределительного механизма и ремонт охлаждения.

Оптимальное решение — осмотр на профильной станции, которая знает особенности данного поколения мотора.

Главное об оппозитном двигателе

Оппозитный двигатель сочетает низкий центр тяжести, небольшую высоту и хорошую уравновешенность с большой шириной и сложным доступом к некоторым узлам. Его надежность и ресурс определяются не названием схемы, а конструкцией конкретного поколения, режимом эксплуатации и качеством обслуживания. При выборе подержанного автомобиля важнее фактическое состояние мотора, прозрачная сервисная история и наличие квалифицированного сервиса, чем общая репутация марки или компоновки.

Часто задаваемые вопросы

Почему оппозитный двигатель называют боксером?

Парные поршни синхронно движутся навстречу оси коленчатого вала и расходятся в противоположные стороны. Это напоминает движения рук боксера во время ударов.

Чем оппозитный двигатель отличается от В-образного?

Его цилиндры горизонтально развернуты на условные 180 градусов, а противоположные шатуны классического боксера обычно установлены на отдельных шатунных шейках. У обычного В-образного мотора угол меньше, а шатуны разных рядов могут использовать общую шейку.

Правда ли, что оппозитный двигатель расходует больше масла?

Не обязательно. Повышенный расход встречается у отдельных серий и изношенных моторов. Он зависит от конструкции, состояния цилиндропоршневой группы, пробега, режима эксплуатации и обслуживания.

Какой ресурс у оппозитного двигателя?

Единой цифры нет. Ресурс определяется серией мотора, качеством масла, температурным режимом, нагрузками и своевременностью ремонта. Состояние конкретного экземпляра следует подтверждать диагностикой.

Дорого ли обслуживать оппозитный мотор?

Замена масла и фильтров может стоить сопоставимо с обслуживанием обычного двигателя. Некоторые работы дороже из-за ограниченного доступа, двух головок блока и необходимости привлекать профильного мастера.

Можно ли установить газобаллонное оборудование на оппозитный двигатель?

Да, на многие оппозитные двигатели можно установить газобаллонное оборудование. Однако необходимо учитывать особенности системы впрыска топлива, конструкцию клапанного механизма и пригодность конкретного мотора для работы на газе. Важны правильный подбор и настройка ГБО, а также контроль состояния клапанов и их тепловых зазоров, если такая проверка предусмотрена конструкцией двигателя.

Почему оппозитные двигатели чаще всего связывают с Субару?

Марка десятилетиями массово использует эту компоновку и сочетает ее с системами полного привода. При этом боксерные моторы применяли и продолжают применять другие производители автомобилей и мотоциклов.

Что проверить при покупке подержанного автомобиля с оппозитным мотором?

Нужны холодный запуск, проверка выхлопа, уровня и расхода масла, поиск течей, диагностика охлаждения, оценка шумов, компьютерное сканирование и изучение истории обслуживания.
