Що таке датчик MAP і навіщо він потрібен

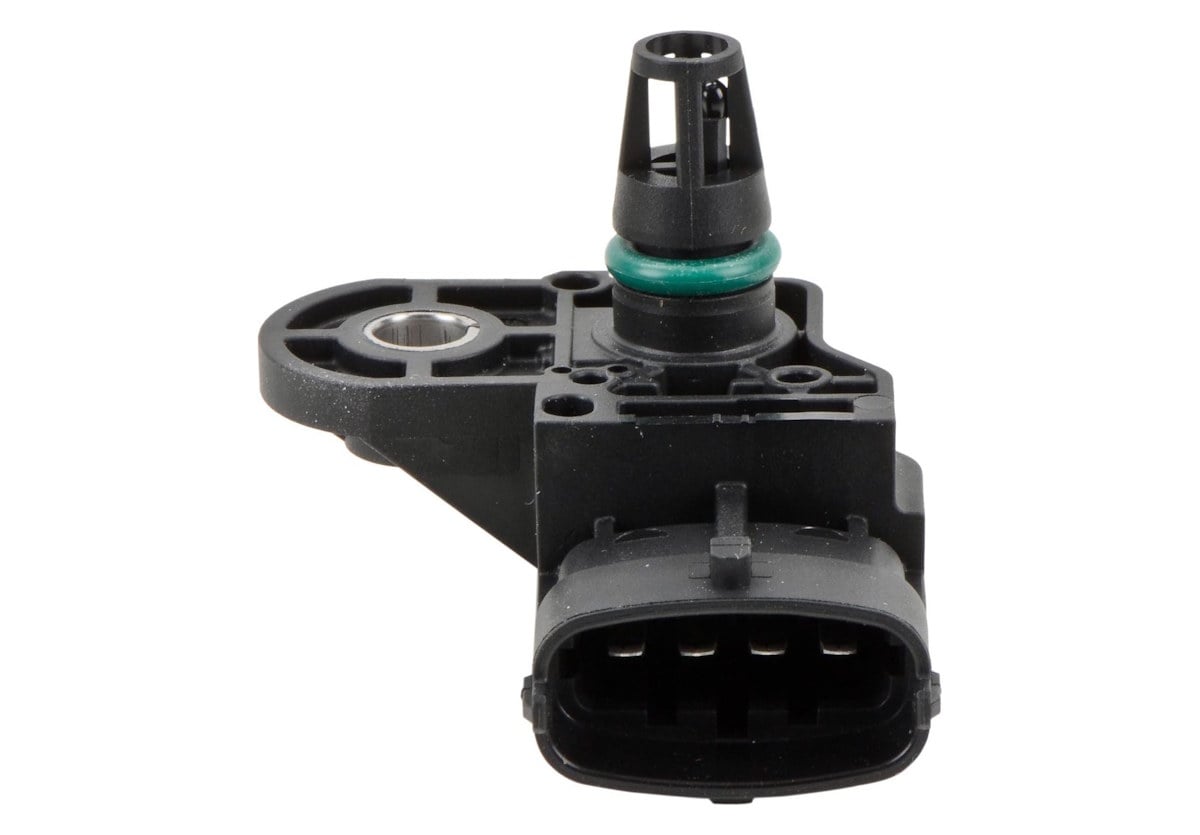

Що таке датчик MAP?

Датчик MAP (від англ. Manifold Absolute Pressure — датчик абсолютного тиску), також відомий як "мап сенсор", відіграє ключову роль у коректній роботі двигуна. Він вимірює тиск у впускному колекторі та передає ці дані до електронного блоку керування (ECU).

Завдяки справній роботі цього датчика двигун отримує оптимальне співвідношення повітря й пального, що сприяє зниженню витрати пального, зменшенню рівня шкідливих викидів, підвищенню потужності та забезпечує стабільну роботу двигуна.

У цьому матеріалі розглянемо, що таке датчик MAP, де він розташований, як працює і які симптоми вказують на його несправність.

Як працює MAP сенсор і для чого він потрібен?

Двигун внутрішнього згоряння споживає велику кількість повітря, необхідного для утворення паливно-повітряної суміші. Щоб забезпечити її оптимальний склад, системі керування потрібна точна інформація про тиск у впускному колекторі. Цю задачу виконує датчик MAP.

Зазвичай датчик MAP встановлений або безпосередньо на впускному колекторі, або з'єднаний із ним через короткий шланг. У деяких автомобілях він може розташовуватися на корпусі дросельної заслінки або поруч із нею. У будь-якому разі датчик зчитує тиск саме з упускного колектора.

Головна відмінність MAP-сенсора від інших датчиків полягає в тому, що він вимірює абсолютний тиск, а не відносний, тобто за нульову точку бере вакуум, а не атмосферний тиск.

Всередині корпусу MAP-сенсора розміщені дві камери: одна сполучена з атмосферою, інша — з впускним колектором двигуна. Між ними знаходиться чутлива мембрана з тензодатчиками, які реагують на її деформацію. При зміні тиску у впускному колекторі мембрана прогинається, тензодатчики фіксують ці зміни та перетворюють їх на електричний сигнал. Цей сигнал надходить до електронного блоку керування двигуном (ECU) через контактну групу.

Процес роботи можна описати так:

• Тиск повітря впливає на мембрану.
• Мембрана деформується, тензодатчики фіксують цю деформацію.
• Змінюється опір тензодатчиків, що викликає зміну напруги на виході. Діапазон змін становить від 0,5 до 4,5 В залежно від рівня тиску.
• Сигнал надходить до блоку управління, який коригує склад паливно-повітряної суміші.

Існують два типи датчиків MAP:

• аналогові — перетворюють аналоговий сигнал у цифровий за допомогою вбудованого перетворювача;
• цифрові — одразу видають сигнал у цифровому вигляді, що робить передачу даних швидшою й точнішою.

МАП сенсор безперервно відстежує тиск у реальному часі, і на основі цих даних ECU регулює подачу пального. Це допомагає двигуну працювати ефективно за будь-яких умов.

MAP сенсор: ознаки несправності

Попри просту конструкцію, датчик MAP з часом може виходити з ладу. Найчастіша причина — зношення або пошкодження чутливої мембрани всередині сенсора. Коли вона втрачає еластичність або тріскається, передані дані стають неточними. Це негативно впливає на роботу двигуна та помітно відображається на поведінці автомобіля.

Основні ознаки несправності датчика MAP, на які варто звернути увагу:

• Запах пального в районі дросельної заслінки.
• Збільшення витрати пального, навіть за незмінного стилю водіння (порушення пропорції повітря і пального).
• Білий дим із вихлопної труби.
• Нестабільна робота двигуна та сторонні шуми.
• Ривки під час перемикання передач.
• Зниження потужності та слабкий розгін.

Варто розуміти, що подібні симптоми можуть бути викликані не лише несправністю MAP сенсора, а й іншими проблемами у системі подачі пального. Проте ігнорувати їх не слід.

Несправність датчика MAP може спричинити "ланцюгову реакцію" і викликати серйозні пошкодження двигуна. Тому при перших підозрах краще пройти діагностику. Виявлення проблеми на ранньому етапі допоможе уникнути дорогого ремонту.

Чому виходить з ладу датчик MAP?

Проблеми у роботі MAP сенсора можуть бути викликані різними причинами. Одна з найпоширеніших — забруднення повітря, яке потрапляє у впускний колектор. Якщо вчасно не змінювати повітряний фільтр, частинки пилу та масла осідають на чутливих елементах датчика, заважаючи його коректній роботі.

Інші можливі причини несправності:

• Зношення мембрани — з часом вона втрачає еластичність або отримує мікротріщини, особливо за активної експлуатації чи заводського браку.
• Порушення герметичності системи — підсмоктування повітря через вакуумні шланги може спотворювати показники датчика.
• Проблеми з електропроводкою — обрив або поганий контакт порушують передачу сигналу.
• Несправність датчика температури, якщо він інтегрований у корпус MAP (така конструкція досить поширена).
• Неправильне встановлення датчика — наприклад, не під'єднано повітряний патрубок або неправильно під'єднано проводку.

Якщо помітили ознаки несправності, не зволікайте з діагностикою. Навіть незначні відхилення можуть із часом призвести до серйозних проблем.

Як перевірити MAP сенсор?

Коли з’являються перші ознаки несправності, у багатьох водіїв виникає питання — чи можна самостійно перевірити датчик MAP?

Якщо у вас є мультиметр або осцилограф, можна провести базову діагностику просто вдома. Але перед тим як переходити до вимірювань, варто розпочати з найпростішого — візуального огляду. Перевірте, чи немає на датчику тріщин, слідів бруду, окиснення або пошкоджених проводів. Якщо зовнішніх пошкоджень немає, можна переходити до тестування.

1. Перевірка напруги
   Перший крок — вимірювання сигнальної напруги, яка безпосередньо пов'язана з тиском у впускному колекторі. Отримані результати потрібно порівняти з еталонними значеннями, вказаними виробником (у більшості випадків діапазон складає від 0,5 до 4,5 В).
2. Перевірка опору
   Виміряйте опір між контактами. Зазвичай справний датчик показує близько 1 Ом. Значні відхилення від норми — привід задуматися про заміну.
3. Діагностика за допомогою осцилографа
   Якщо у вас є осцилограф, можна провести повну діагностику. Для цього потрібно зняти осцилограми сигналів у різних режимах роботи двигуна та порівняти їх з еталонними значеннями.

Однак більшість автовласників не мають осцилографа або не вміють ним користуватися. Тому найкращим рішенням буде звернення до спеціалізованого сервісного центру. Фахівці за допомогою відповідного обладнання проведуть повну діагностику, виявлять причини несправності датчика або слабкі місця, які згодом можуть призвести до інших несправностей.

Як почистити MAP сенсор: покрокова інструкція

Якщо довго не змінювати повітряний фільтр, усередині впускного колектора накопичуються пил та масло. Це призводить до забруднення датчика MAP і може спотворювати його показання. На щастя, датчик можна акуратно очистити.

Чим краще чистити датчик MAP? Найзручніше використовувати спеціальні засоби для очищення датчиків, які продаються у магазинах. Вони ефективно видаляють наліт і не пошкоджують чутливі елементи. Також можна використовувати чистий ізопропіловий спирт (99%).

Не використовуйте стиснене повітря під високим тиском — воно може пошкодити тонку мембрану!

Етапи очищення:

1. Перед початком очищення від'єднайте всі дроти та шланги від датчика.
2. Відкрутіть кріпильний болт і обережно витягніть пристрій, не пошкодивши ущільнювач.
3. Нанесіть очищувач на поверхню датчика, уникаючи потрапляння засобу в область контактів або мембрани.
4. Дайте датчику повністю висохнути після обробки.
5. Встановіть датчик на місце та під’єднайте всі дроти й шланги.

Ремонт чи заміна MAP сенсора: що обрати?

Хоча пристрій виглядає простим, ремонт датчика у домашніх умовах — складне завдання. Особливо якщо пошкоджена мембрана або є внутрішні механічні несправності. У більшості випадків такі сенсори не підлягають відновленню.

Найкраще рішення — звернутися до автосервісу. Спеціалісти точно визначать, чи підлягає датчик ремонту, чи потрібна заміна. Якщо відновлення неможливе, встановлення нового сенсора займе мінімум часу.

Після заміни обов’язково потрібно провести повторну діагностику, щоб переконатися, що новий пристрій працює правильно і всі параметри в нормі.

Де купити MAP сенсор?

Якщо датчик почав давати збої — не відкладайте розв'язання проблеми. У нашому магазині ви легко знайдете відповідну модель MAP сенсора для свого автомобіля. Це невелика деталь, але від неї залежить стабільна робота двигуна.

Щоб продовжити термін служби нового датчика, своєчасно змінюйте повітряний фільтр і стежте за тим, щоб система залишалася герметичною. Обирайте якісні MAP сенсори для свого автомобіля, щоб забезпечити довгу та стабільну роботу двигуна.

Часті запитання

Що таке датчик MAP?

MAP-сенсор (від англ. Manifold Absolute Pressure) — це датчик абсолютного тиску у впускному колекторі. Він передає сигнал до блока керування двигуном і допомагає точно коригувати паливо-повітряну суміш для ефективної роботи мотора.

Як працює датчик MAP і навіщо він потрібен?

Датчик вимірює тиск усередині впускного колектора за допомогою чутливої мембрани. Коли тиск змінюється, мембрана формує електричний сигнал, який надходить до ЕБК. На основі цих даних система регулює подачу пального та повітря, забезпечуючи стабільну роботу двигуна, кращу динаміку та зниження витрати пального.

Які ознаки несправності датчика MAP?

До основних симптомів належать збільшення витрати пального при звичному стилі їзди, нестабільна робота двигуна, ривки, помітне падіння потужності, а також поява білого або сизуватого диму з вихлопної труби.

Чому датчик MAP може вийти з ладу завчасно?

Причинами можуть бути забруднення повітрозабору чи впускного колектора, пошкодження мембрани або проводки, вакуумні підсмоктування, неправильне встановлення або неякісний монтаж. Усі ці фактори порушують точність вимірювання тиску.

Як перевірити та чи потрібно замінювати датчик MAP?

Перевірку можна виконати мультиметром та діагностикою ЕБК — оцінюють напругу сигналу та зміну показників при різних обертах. Якщо помилки повторюються або дані датчика некоректні, його краще замінити, оскільки несправний MAP-сенсор може спричинити суттєві проблеми в роботі двигуна.
