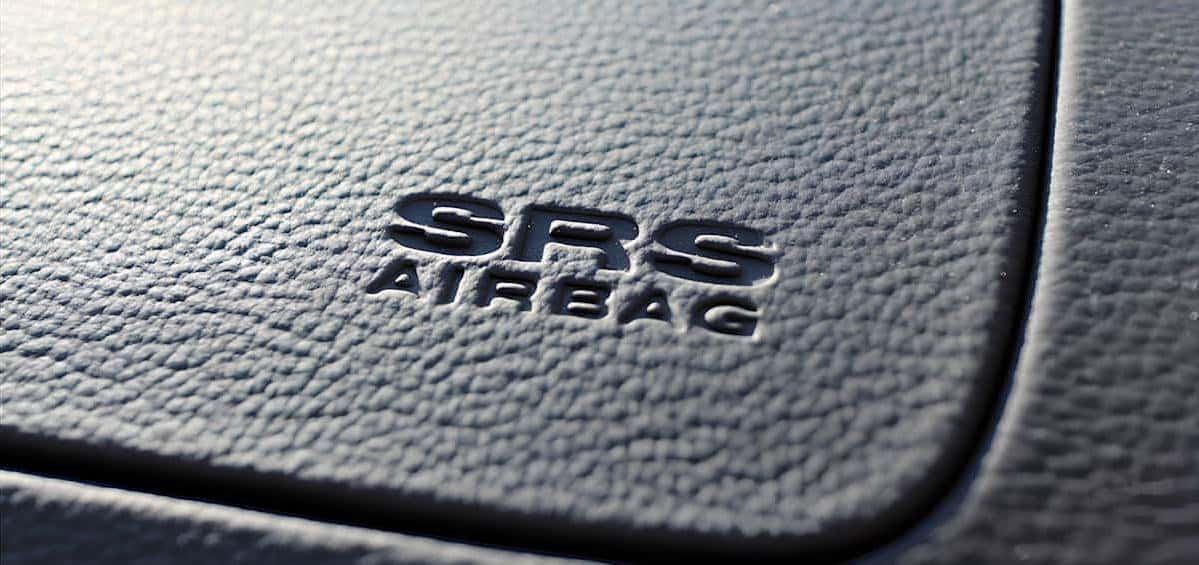

SRS в автомобілі: що це, як працює система та чому горить індикатор

Якщо коротко відповідати на запитання «SRS що це», йдеться про комплекс додаткового пасивного захисту водія та пасажирів під час аварії. Система SRS в автомобілі об’єднує подушки безпеки, переднатягувачі ременів, датчики та електронний блок і допомагає знизити ризик тяжких травм.

Що означає SRS і для чого потрібна ця система

Абревіатура SRS (Supplemental Restraint System) означає «додаткова система утримання». Така назва підкреслює її роль: вона доповнює ремені безпеки автомобіля, а не є їхньою альтернативою.

Головне завдання комплексу — утримати людину в безпечнішому положенні, пом’якшити контакт із кермом, передньою панеллю, дверима або стійками кузова та розподілити навантаження на тіло під час аварії.

Сучасна система пасивної безпеки залежно від конструкції може враховувати різні параметри зіткнення та стан окремих елементів системи утримання. Набір контрольованих параметрів і алгоритм спрацювання залежать від конкретного автомобіля.

Що входить до системи SRS

Склад комплексу залежить від марки, моделі, року випуску та рівня оснащення автомобіля. У багатьох автомобілях до системи входять фронтальні подушки та переднатягувачі ременів. Залежно від моделі й комплектації також можуть застосовуватися бічні та колінні подушки, шторки безпеки, додаткові датчики й складніші алгоритми керування.

Подушки безпеки та піропатрони

Фронтальні подушки захищають водія та переднього пасажира під час певних типів лобових зіткнень. Бічні зменшують ризик травм грудної клітки й таза, шторки безпеки захищають голову, а колінні подушки допомагають контролювати переміщення нижньої частини тіла.

Кожна подушка — це модуль з оболонкою та газогенератором. Після отримання команди електрозапалювач, або піропатрон, активує газогенератор, який за частки секунди наповнює подушку газом. Після розкриття газ починає виходити через передбачені отвори, а подушка здувається, допомагаючи уповільнити рух людини.

Працювати з піротехнічними компонентами мають фахівці. Їх не можна розбирати, під’єднувати до випадкових джерел живлення або перевіряти звичайним мультиметром: некваліфіковане втручання може спричинити спрацювання та травмування.

Ремені безпеки та переднатягувачі

Під час аварії переднатягувачі швидко підтягують ремені, усуваючи слабину та щільніше фіксуючи людину в сидінні. Це допомагає вчасно втримати тіло та забезпечує правильну взаємодію з подушкою, що розкривається.

Обмежувач зусилля після досягнення заданого навантаження зменшує зусилля утримання ременя, знижуючи навантаження на грудну клітку.

Подушки безпеки розраховані насамперед на спільну роботу з ременями й не замінюють їх. За даними Страхового інституту дорожньої безпеки США (IIHS), поєднання фронтальної подушки та поясно-плечового ременя знижує ризик загибелі під час фронтального зіткнення приблизно на 61%, тоді як використання лише ременя — на 50%, а лише подушки — на 34%.

Деякі сучасні системи також враховують, чи пристебнута людина, і можуть змінювати алгоритм спрацювання. Без ременя водій або пасажир захищені значно гірше й можуть зазнати тяжких травм, зокрема під час розкриття подушки.

Датчики та електронний блок керування

Датчики удару й прискорення реєструють різку зміну руху автомобіля. У різних моделях застосовуються фронтальні та бічні датчики, елементи, розміщені безпосередньо всередині електронного блока, а в деяких автомобілях — датчики, що дають змогу розпізнавати перекидання.

Додаткова інформація може надходити від замків ременів, датчика присутності пасажира, механізмів визначення положення сидіння та інших пристроїв. Наприклад, система може враховувати, чи зайняте переднє сидіння та чи пристебнута людина, яка на ньому сидить.

Блок керування SRS зіставляє отримані сигнали із запрограмованими алгоритмами. Він визначає характер зіткнення та вирішує, які переднатягувачі й подушки потрібно активувати.

Блок також виконує самодіагностику електричних кіл і зберігає коди виявлених несправностей. Після серйозної ДТП у його пам’яті можуть залишатися дані про зіткнення, тому стан комплексу не можна оцінювати лише за зовнішнім виглядом салону.

Як спрацьовує SRS під час зіткнення

Принцип роботи можна подати як послідовність:

1. Датчики фіксують параметри зіткнення — зокрема різке поздовжнє або поперечне прискорення, а в деяких системах також зміну тиску у дверях.
2. Електронний блок оцінює напрямок, силу та тривалість впливу.
3. Система обирає необхідні засоби захисту.
4. Активуються відповідні переднатягувачі та подушки безпеки.
5. Подушки зменшують навантаження на тіло, а потім швидко здуваються.

Так SRS працює в загальних рисах. За слабкого удару, зіткнення з певного напрямку або за умов, що не відповідають порогу спрацювання, подушки можуть не розкритися. Це не завжди свідчить про несправність.

Чим SRS відрізняється від подушки безпеки

Подушка безпеки — лише один із виконавчих елементів SRS. Позначення SRS стосується всієї додаткової системи утримання, а не однієї подушки. Звичайні ремені безпеки належать до основної системи утримання та працюють спільно з SRS.

Як має працювати індикатор SRS на панелі приладів

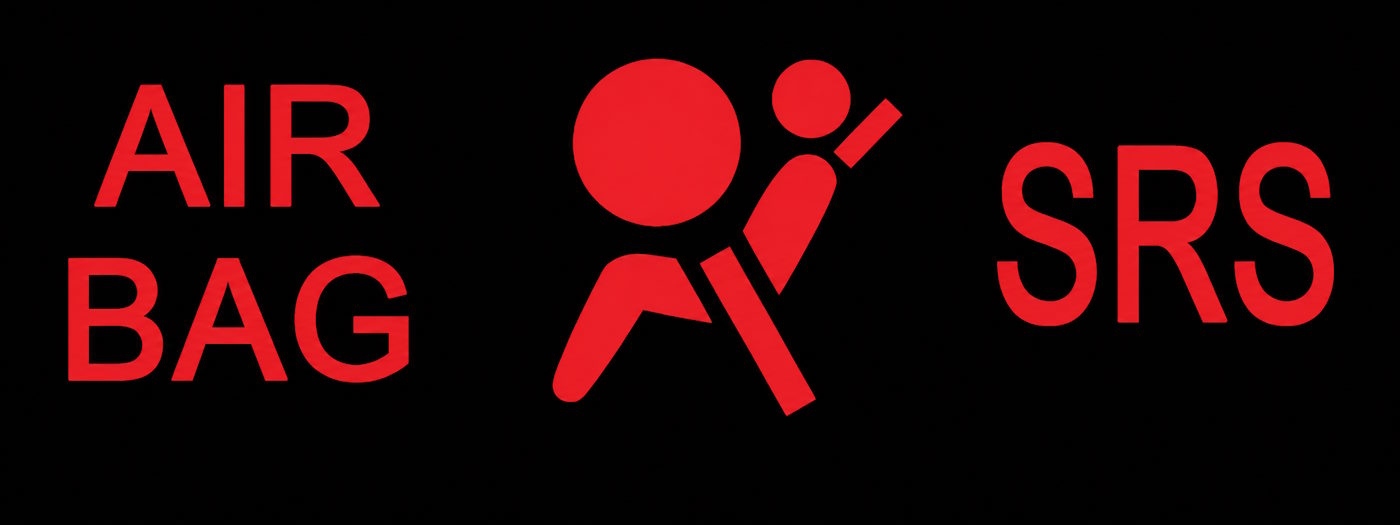

Індикатор SRS, який часто має вигляд символу людини, що сидить, із подушкою, повідомляє про результати самодіагностики. Після ввімкнення запалювання блок перевіряє електричні кола та доступні компоненти. Контрольна лампа допомагає водієві зрозуміти, чи завершилася ця перевірка без помилок.

Коли ввімкнення індикатора вважається нормальним

Зазвичай лампа подушки безпеки засвічується після ввімкнення запалювання, залишається активною кілька секунд, а потім гасне. Це нормальна самоперевірка, а не ознака несправності.

Точна тривалість і послідовність індикації відрізняються в різних автомобілях. Деякі моделі використовують мигання за заданим алгоритмом або окреме повідомлення про деактивацію пасажирської подушки. Правильну роботу індикатора слід уточнювати в інструкції з експлуатації конкретного автомобіля.

Про значення інших попереджувальних та інформаційних символів можна прочитати в матеріалі «Значки на панелі приладів — що справді потрібно про них знати».

Що означає індикатор, який постійно горить або блимає

Постійне світіння після запуску, незвичне мигання або ввімкнення лампи під час руху можуть означати, що система SRS виявила помилку. Залежно від характеру несправності окремі подушки, переднатягувачі чи інші функції системи можуть працювати некоректно або бути недоступними.

Насторожити має й повна відсутність індикації після ввімкнення запалювання. Причиною може бути несправність індикатора, проблема з панеллю приладів або навмисне втручання для приховування дефекту.

Лише за роботою індикатора неможливо визначити, який саме компонент або електричне коло SRS несправні.

Чому горить індикатор SRS: основні причини

Несправність системи подушок безпеки не завжди пов’язана безпосередньо із самими подушками. Попередження може з’явитися через проблеми з живленням, контактами, електропроводкою або через дані, збережені після ремонту.

Якщо разом із помилкою SRS з’явився значок акумулятора, варто окремо перевірити систему заряджання. Можливі причини такої індикації докладно розглянуто у статті «Значок акумулятора на панелі приладів — чому він засвічується».

До інших причин належать несправність замка ременя, датчика присутності пасажира або блока керування, корозія контактів, пошкодження електропроводки та потрапляння вологи.

Що робити, якщо засвітилася лампа SRS

Якщо попередження з’явилося в дорозі, автомобіль зазвичай може продовжувати рух, однак рівень пасивного захисту може бути знижений. Сам по собі індикатор SRS зазвичай не є підставою для негайної зупинки, але діагностику системи слід провести якомога швидше.

Якщо одночасно з’явилися інші критичні попередження або ознаки несправності автомобіля, зупиніться в безпечному місці.

1. Перевірте в інструкції з експлуатації значення конкретного сигналу.
2. Згадайте, чи не розряджався акумулятор і чи не знімали нещодавно сидіння.
3. Не від’єднуйте роз’єми під сидіннями та не розбирайте елементи системи.
4. Запишіться на комп’ютерну діагностику якомога швидше.
5. До ремонту обов’язково користуйтеся ременями та будьте особливо обережні.

Не намагайтеся приховати несправність, просто видаливши код помилки, встановивши резистори чи емулятори або вимкнувши контрольну лампу.

Як проводять діагностику та ремонт SRS

Діагностика SRS починається зі зчитування кодів професійним сканером, сумісним із конкретною моделлю автомобіля. Фахівець зіставляє код із фактичним станом кола, перевіряє напругу живлення, електропроводку, роз’єми, датчики та виконавчі елементи відповідно до вимог виробника.

Ремонт системи безпеки автомобіля може передбачати відновлення електропроводки або заміну несправного компонента. Після цього код видаляють, повторюють самоперевірку та переконуються, що індикатор працює нормально. Просте видалення коду не усуває несправність і не гарантує, що подушки готові до спрацювання.

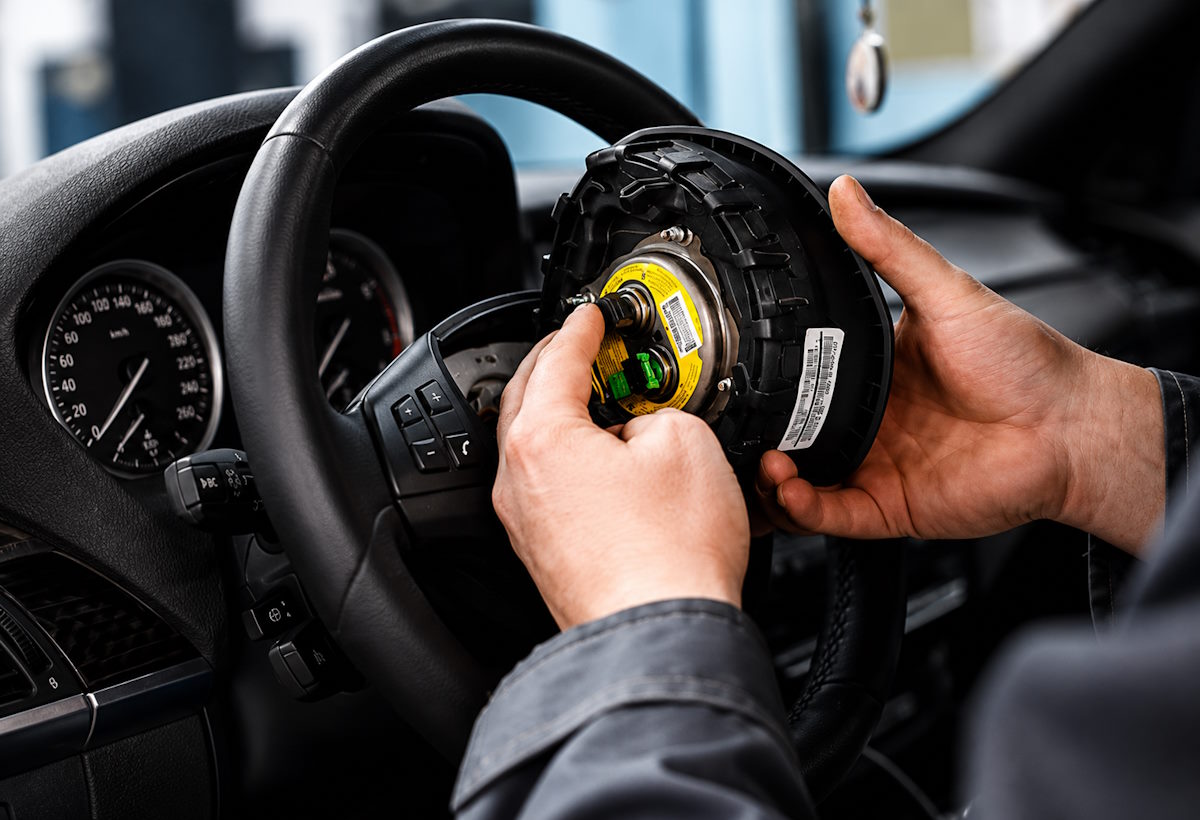

Перевірка SRS після аварії та під час купівлі автомобіля

Після зіткнення необхідно перевірити подушки, ремені, переднатягувачі, датчики удару, електропроводку та блок керування. Рішення про ремонт або заміну компонентів ухвалюють з урахуванням моделі автомобіля та вимог виробника. Якщо потрібна заміна, подушки безпеки (Air Bag) слід підбирати саме для конкретного автомобіля та обов’язково перевіряти сумісність.

Під час купівлі автомобіля переконайтеся, що лампа засвічується під час самоперевірки, а потім гасне. Замовте зчитування кодів, огляньте стики панелей, ремені та місця розміщення подушок. Відсутність попередження сама по собі не доводить, що система повністю справна.

Правила безпечної експлуатації

• Завжди пристібайтеся та стежте за правильним положенням тіла.
• Дотримуйтеся безпечної відстані до керма.
• Встановлюйте дитяче автокрісло відповідно до інструкцій з експлуатації автомобіля та автокрісла.
• Не закривайте зони розкриття подушок чохлами, тримачами та іншими предметами.

Поширені запитання

Чи можна їздити, якщо горить індикатор SRS?

Автомобіль може продовжувати рух, але пасивний захист може працювати частково або не працювати взагалі. Слід якомога швидше провести діагностику й не відкладати ремонт.

Чому лампа SRS засвітилася після розрядження акумулятора або робіт із ним?

Причиною може бути короткочасне падіння напруги або код, записаний під час робіт, наприклад якщо запалювання ввімкнули з від’єднаним компонентом SRS. Саме по собі правильне від’єднання акумулятора за вимкненого запалювання зазвичай не повинно спричиняти появу постійної помилки SRS. Щоб визначити причину, потрібно зчитати діагностичні коди. Якщо акумулятор необхідно від’єднати повторно, порядок безпечного зняття та під’єднання клем описано в інструкції EXIST.UA «Яку клему знімати першою та яку під’єднувати першою».

Чому помилка SRS з’явилася після переміщення сидіння?

Залежно від моделі під сидінням можуть проходити кола бічної подушки, переднатягувача ременя, замка ременя, датчика положення сидіння або системи визначення присутності пасажира. Переміщення сидіння могло спричинити порушення контакту або виявити вже наявне пошкодження електропроводки. Роз’єми має перевіряти фахівець із дотриманням заходів безпеки.

Чи спрацює подушка безпеки без пристебнутого ременя?

Алгоритм залежить від конструкції автомобіля, однак подушка розрахована на спільну роботу з ременем. Непристебнута людина може зазнати тяжких травм навіть у разі її розкриття.

Чи можна самостійно видалити код помилки SRS?

Видалення коду без усунення причини не відновлює працездатність системи. Роботи з піротехнічними елементами небезпечні, тому пошук несправності та ремонт слід доручити кваліфікованим фахівцям.

Чи потрібно міняти блок SRS після аварії?

Не завжди. Рішення залежить від моделі, характеру зіткнення, стану блока та вимог виробника. Потрібно професійно перевірити блок, пристрої, що спрацювали, та пов’язані з ними компоненти.

Чому індикатор SRS узагалі не засвічується після ввімкнення запалювання?

Причиною може бути несправність лампи, проблема з панеллю приладів або навмисне втручання. Це тривожна ознака, особливо під час купівлі вживаного автомобіля, тому систему необхідно перевірити сканером.
