Інтеркулер: що це таке, як працює і навіщо потрібний

Що таке інтеркулер і навіщо він потрібен

Інтеркулер — це теплообмінник, який охолоджує повітря в системі турбонаддуву перед його подачею до двигуна. Зовні він нагадує невеликий радіатор: усередині розташовані тонкі канали та стільники, через які проходить нагріте повітря. Найчастіше інтеркулер встановлюють у передній частині автомобіля, де його обдуває зустрічний потік повітря.

Ця деталь використовується в автомобілях із турбіною або механічним нагнітачем. Коли турбокомпресор стискає повітря, його температура підвищується. Гаряче повітря стає менш щільним, тому до циліндрів потрапляє менше кисню. Через це погіршується згоряння пального, двигун може втрачати потужність, а навантаження на його деталі зростає.

Інтеркулер знижує температуру стисненого повітря після турбіни. Холодне повітря щільніше, а отже, до циліндрів надходить більше кисню. Завдяки цьому двигун ефективніше спалює пальне, краще реагує на натискання педалі акселератора й стабільніше працює під час розгону, у спеку або за високого навантаження.

Важливо розуміти, що інтеркулер не охолоджує сам двигун і не працює з антифризом, як основний радіатор системи охолодження. Його завдання — охолоджувати саме наддувне повітря, допомагаючи турбованому двигуну ефективніше використовувати тиск наддуву.

Для водія це дає кілька переваг:

• покращується тяга та відгук на натискання педалі акселератора;
• двигун стабільніше працює у спекотну погоду;
• зменшуються провали під час розгону;
• знижується теплове навантаження на двигун;
• турбований двигун краще зберігає потужність під навантаженням.

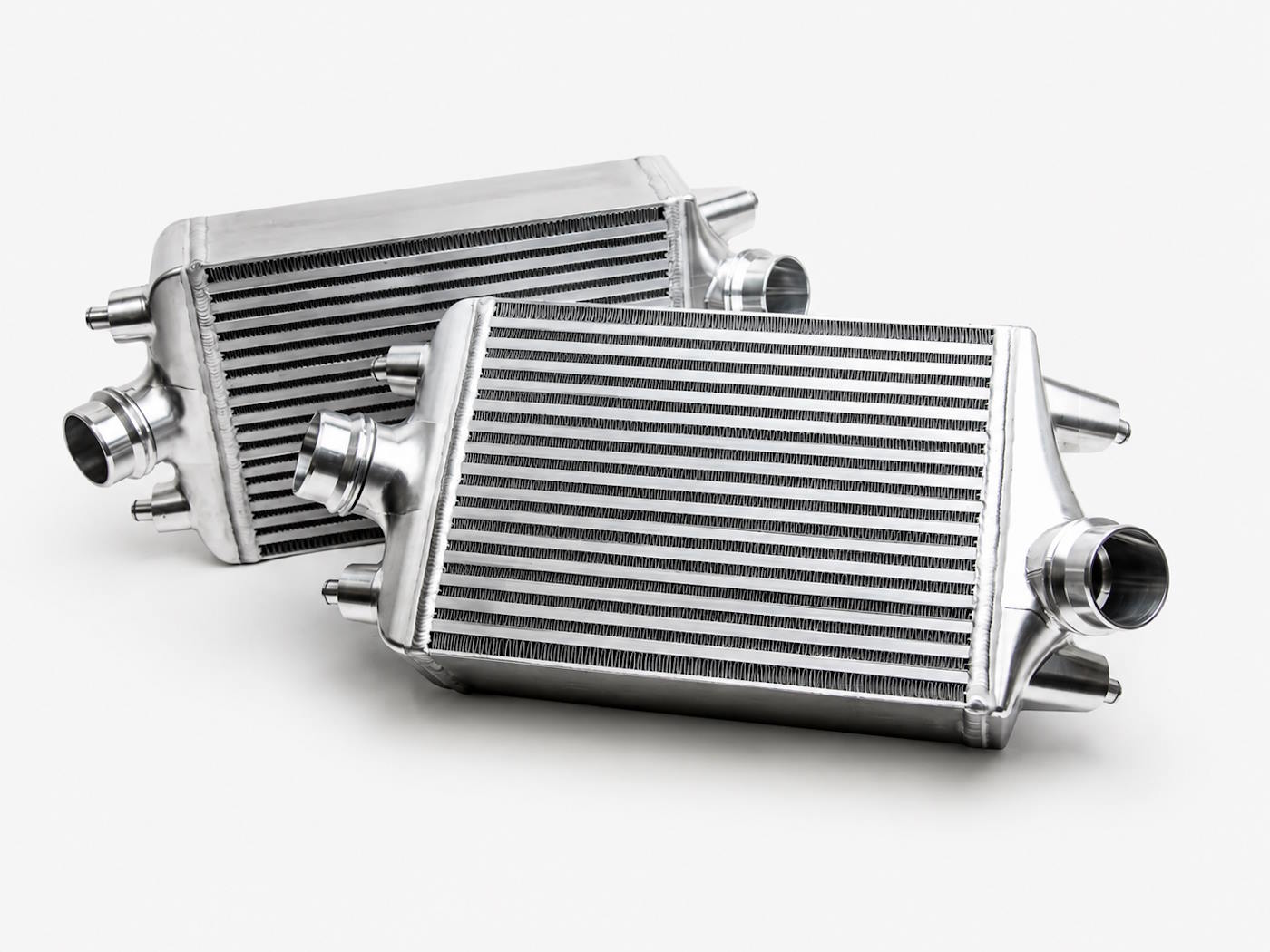

Зовнішній вигляд інтеркулера

Як працює інтеркулер

Система працює так:

1. Турбіна забирає повітря з навколишнього середовища та стискає його.
2. Під час стискання повітря нагрівається.
3. Гаряче повітря під тиском надходить до інтеркулера.
4. Проходячи через канали та стільники інтеркулера, повітря охолоджується.
5. Після охолодження повітря спрямовується у впускний колектор.
6. Потім воно потрапляє до циліндрів і бере участь у згорянні паливно-повітряної суміші.

По суті, інтеркулер працює як радіатор, тільки охолоджує не рідину, а повітря. У більшості автомобілів для цього використовується зустрічний потік повітря під час руху. У рідинних інтеркулерах тепло відводиться через окремий контур охолодження.

Особливо помітна робота інтеркулера під час різкого прискорення, руху трасою, буксирування або в спекотну погоду. У таких умовах повітря після турбіни нагрівається сильніше, а охолодження допомагає двигуну стабільніше працювати під навантаженням.

Де розташований інтеркулер

Розташування інтеркулера залежить від конструкції автомобіля, двигуна та компонування системи турбонаддуву. Найчастіше його встановлюють там, де деталь отримує достатній потік повітря для охолодження.

Найпоширеніший варіант — фронтальний інтеркулер. Він розташований спереду автомобіля, за бампером або біля решітки радіатора. Таке розміщення ефективне, оскільки під час руху стільники добре обдуваються зустрічним потоком повітря.

На деяких автомобілях інтеркулер розташований зверху двигуна, під повітрозабірником на капоті. Така схема робить систему компактнішою та скорочує довжину патрубків, але ефективність охолодження сильніше залежить від температури в моторному відсіку та якості обдування.

Також трапляється бокове розташування — у моторному відсіку або біля переднього крила. Зазвичай такі інтеркулери менші за розміром, тому для нормальної роботи їм особливо важливий хороший потік повітря.

Що краще повітря проходить через стільники інтеркулера, то ефективніше він знижує температуру наддуву. Тому фронтальні інтеркулери з часом можуть забиватися брудом, пилом, комахами й дорожніми реагентами, а також страждати від каміння та дрібних пошкоджень.

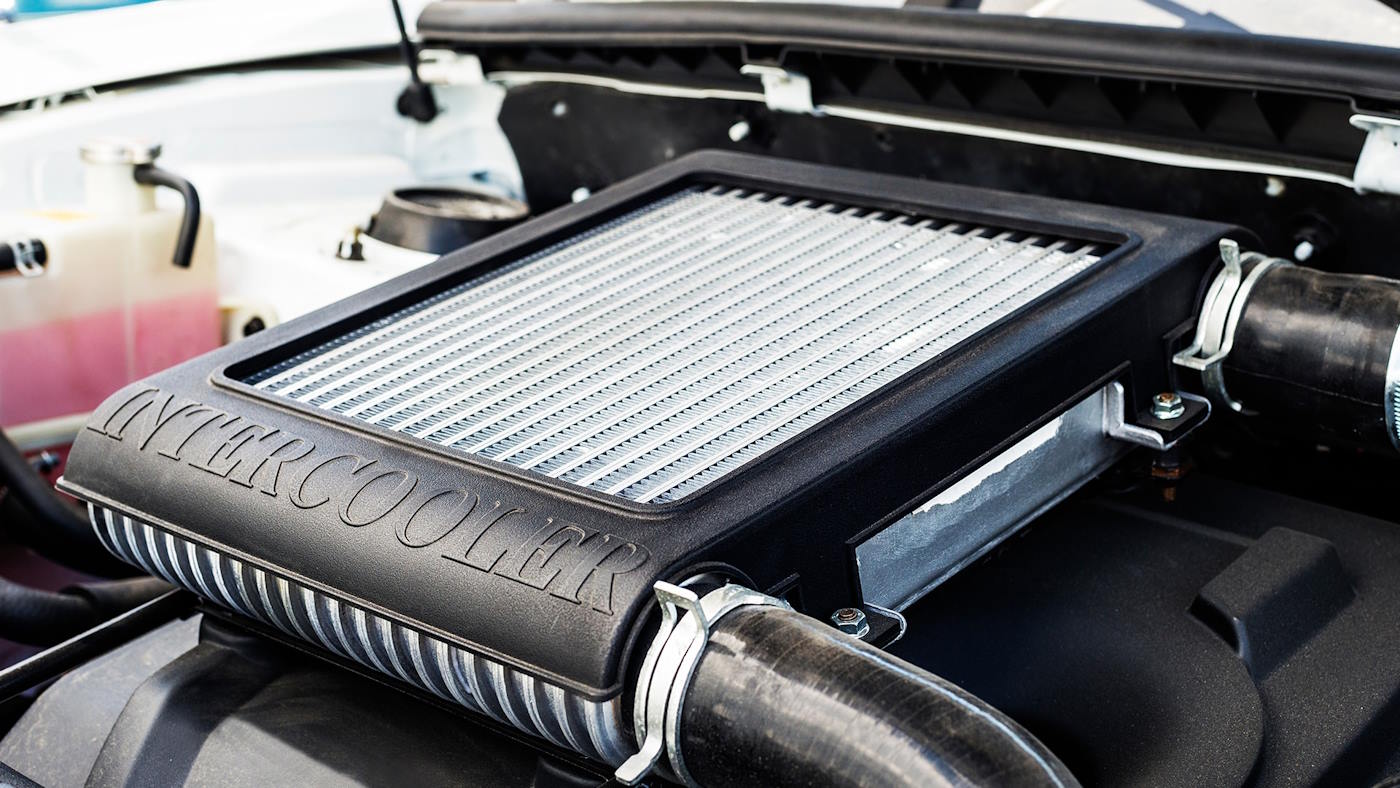

Інтеркулер, встановлений зверху двигуна

Які бувають інтеркулери

Інтеркулери відрізняються за принципом охолодження. У легкових автомобілях найчастіше зустрічаються два варіанти: повітряний і рідинний.

Повітряний інтеркулер

Повітряний інтеркулер охолоджує стиснене повітря завдяки зустрічному потоку під час руху автомобіля. Гаряче повітря після турбіни проходить через канали та стільники, віддає тепло назовні, а потім надходить до впускної системи.

Головна перевага такої конструкції — простота. У системі немає окремого насоса, охолоджувальної рідини та додаткового радіатора, тому повітряний інтеркулер дешевший, простіший в обслуговуванні й надійніший в експлуатації.

Недолік у тому, що його ефективність залежить від швидкості руху, розташування та чистоти стільників. У заторах, спеку або за слабкого обдування охолодження стає менш ефективним.

Рідинний інтеркулер

Рідинний інтеркулер використовує окремий контур охолодження. Тепло від стисненого повітря передається охолоджувальній рідині, а потім відводиться через додатковий радіатор.

Така система складніша: у ній можуть бути насос, трубки, теплообмінник, радіатор і охолоджувальна рідина. Зате рідинний інтеркулер можна компактніше розмістити в моторному відсіку, ближче до впускного колектора, а його робота менше залежить від швидкості автомобіля.

Головні недоліки — вища вартість, складніша конструкція та ризик несправностей додаткових елементів, наприклад насоса, радіатора або з’єднань.

Якщо говорити просто, повітряний інтеркулер простіший і дешевший, а рідинний компактніший і стабільніше працює в різних режимах.

Ознаки несправності інтеркулера

Несправний інтеркулер може погіршувати роботу турбованого двигуна через витік повітря, недостатнє охолодження або пошкодження корпусу, стільників і патрубків. Особливо помітно це під навантаженням, під час розгону або в спекотну погоду.

Основні ознаки проблеми:

• втрата тяги та погіршення розгону;
• провали під час натискання на педаль акселератора;
• свист, шипіння або звук підсмоктування повітря;
• збільшення витрати пального;
• димність вихлопу, особливо на дизельних двигунах;
• ривки та нестабільна робота двигуна;
• перехід двигуна в аварійний режим;
• помилки щодо тиску наддуву або системи впуску.

Під час огляду варто звернути увагу на стан самого інтеркулера та з’єднань. Про несправність можуть свідчити сліди оливи на корпусі, вологі стики патрубків, тріщини, пробої, ослаблені хомути, деформовані або забиті стільники.

Якщо система негерметична, частина повітря виходить назовні ще до потрапляння у впускний колектор. Через це двигун отримує менше повітря, тиск наддуву падає, а мотор гірше тягне й працює нестабільно.

Іноді витік проявляється тільки під навантаженням. На холостому ходу двигун може працювати нормально, а втрата тяги, свист або провали з’являються саме під час розгону та підвищення тиску наддуву.

Важливо розуміти, що такі симптоми не завжди вказують саме на інтеркулер. Подібні ознаки бувають за несправної турбіни, пошкоджених патрубків, забрудненого повітряного фільтра, проблем із датчиками, клапаном EGR або іншими елементами системи впуску. Тому точну причину краще визначати після діагностики.

Чому в інтеркулері з'являється олива

Невелика кількість оливи всередині інтеркулера та патрубків не завжди свідчить про серйозну несправність. У багатьох турбованих двигунах оливні пари потрапляють у впуск через систему вентиляції картерних газів, проходять разом із повітрям через патрубки й поступово осідають на стінках.

Проблемою вважається ситуація, коли оливи стає занадто багато: вона накопичується всередині інтеркулера, витікає через з’єднання, залишає вологі сліди на корпусі або стікає з патрубків під час розбирання системи.

Основні причини надлишку оливи:

• зношення ущільнень турбокомпресора;
• несправність системи вентиляції картерних газів;
• підвищений тиск картерних газів;
• перелив оливи у двигун;
• рідкісне обслуговування;
• сильне забруднення системи впуску.

Надлишок оливи погіршує роботу інтеркулера: оливна плівка знижує ефективність охолодження повітря, а за сильного забруднення двигун може працювати нестабільно. Тому за великої кількості оливи краще не обмежуватися очищенням, а перевірити турбіну, вентиляцію картера та стан патрубків.

Як перевірити інтеркулер

Перевірку інтеркулера краще починати з простих і доступних способів. У багатьох випадках проблему можна помітити ще до складної діагностики — за зовнішніми ознаками, слідами витоку повітря або оливи.

Візуальний огляд

Перше, що варто зробити, — уважно оглянути сам інтеркулер і елементи системи наддуву.

Під час перевірки потрібно звернути увагу на:

• тріщини на корпусі;
• пробої після потрапляння каміння;
• пошкоджені або зім’яті стільники;
• сліди оливи на поверхні інтеркулера;
• вологі стики патрубків;
• погано затягнуті хомути;
• деформації після удару або ДТП.

Особливо уважно варто оглядати фронтальний інтеркулер, розташований за бампером. Через постійний контакт із брудом, вологою та камінням його стільники можуть пошкоджуватися або забиватися.

Сліди оливи біля з’єднань часто вказують на витік повітря під тиском. У таких місцях зазвичай з’являється характерний оливно-пиловий наліт.

Перевірка патрубків і з’єднань

Не завжди проблема полягає в самому інтеркулері. Дуже часто витік повітря виникає через:

• пошкоджені патрубки;
• ослаблені хомути;
• тріщини в пластикових з’єднаннях;
• негерметичні стики.

З часом гумові патрубки можуть втрачати еластичність, тріскатися або злітати під навантаженням. Навіть невелика негерметичність здатна помітно вплинути на роботу турбованого двигуна.

Тому під час перевірки важливо оглядати всю систему наддуву, а не лише сам інтеркулер.

Опресування системи

Один із найефективніших способів перевірки — опресування системи наддуву.

Суть методу проста: у систему подають повітря під тиском і перевіряють, чи утримується воно всередині. Якщо десь є тріщина, пошкодження або негерметичне з’єднання, це стає помітно за падінням тиску або характерним шипінням повітря.

Опресування допомагає виявити:

• дрібні тріщини;
• приховані витоки;
• негерметичні з’єднання;
• пошкодження патрубків;
• проблеми, які складно побачити під час звичайного огляду.

Саме цей спосіб часто використовують у разі скарг на втрату тяги або помилки щодо наддуву.

Комп’ютерна діагностика

Додатково стан системи наддуву можна перевірити за допомогою комп’ютерної діагностики.

Під час перевірки фахівці звертають увагу на:

• помилки щодо тиску наддуву;
• розбіжність між заданим і фактичним тиском;
• занадто високу температуру повітря на впуску;
• показники датчиків MAP та IAT.

Якщо інтеркулер погано охолоджує повітря або система втрачає тиск, це зазвичай відображається в параметрах роботи двигуна.

Водночас важливо розуміти, що комп’ютерна діагностика не завжди одразу вказує саме на інтеркулер. Вона допомагає визначити, що в системі наддуву є проблема, а точну причину вже шукають під час огляду та перевірки герметичності.

Чи можна їздити з несправним інтеркулером

Їздити з несправним інтеркулером технічно можливо, але все залежить від характеру пошкодження. Якщо проблема незначна, наприклад стільники забруднені або є слабка негерметичність, автомобіль може продовжувати рух. Але постійно експлуатувати машину в такому стані небажано.

У разі витоку повітря система турбонаддуву працює гірше: двигун втрачає тягу, повільніше розганяється й може нестабільно поводитися під навантаженням. Також можливі підвищена витрата пального, димність вихлопу, помилки щодо тиску наддуву та перехід двигуна в аварійний режим.

Якщо система втрачає багато повітря, турбіна може працювати з підвищеним навантаженням, намагаючись компенсувати падіння тиску. Це збільшує ризик її прискореного зношення. Окремо небезпечною є ситуація, коли в інтеркулері накопичується багато оливи й вона активно потрапляє у впуск.

Доїхати до сервісу зазвичай можна, якщо двигун працює рівно, немає сильного диму та різкої втрати потужності. Але довго їздити з негерметичною системою наддуву не варто: що раніше знайти причину, то нижчий ризик пошкодити турбіну та інші елементи двигуна.

Як чистити інтеркулер

З часом інтеркулер забруднюється зовні та всередині. Зовні його стільники забиваються пилом, брудом, комахами, пухом і дорожніми реагентами. Через це повітря гірше проходить через теплообмінник, а охолодження наддуву стає менш ефективним.

Зовнішнє очищення

Для очищення зазвичай використовують воду, м’які щітки або спеціальні засоби для радіаторів і теплообмінників. Робити це потрібно обережно, щоб не пошкодити тонкі алюмінієві стільники.

Під час миття важливо пам’ятати кілька правил:

• не можна спрямовувати струмінь води надто близько;
• не варто використовувати надмірно високий тиск;
• не потрібно тиснути на стільники щіткою або інструментом.

Сильний напір може погнути стільники й погіршити проходження повітря через інтеркулер.

Внутрішнє очищення

Усередині інтеркулера з часом можуть накопичуватися олива, конденсат і бруд із системи впуску. Оливна плівка погіршує теплообмін і знижує ефективність охолодження повітря.

Для якісного внутрішнього очищення інтеркулер зазвичай знімають з автомобіля. Після демонтажу його промивають спеціальними засобами або очищувачами, які розчиняють оливні відкладення всередині каналів.

Після промивання інтеркулер обов’язково потрібно повністю висушити. Усередині не має залишатися вода, розчинник або інша рідина. Встановлювати деталь назад із залишками вологи не можна, оскільки рідина може потрапити у впуск і вплинути на роботу двигуна.

Важливо розуміти, що сильне забруднення інтеркулера часто є наслідком інших проблем. Якщо всередині дуже багато оливи, просте очищення не розв’яже ситуацію. У такому разі потрібно шукати причину:

• перевіряти турбокомпресор;
• діагностувати систему вентиляції картерних газів;
• контролювати рівень оливи;
• перевіряти стан патрубків і системи впуску.

Без усунення основної несправності олива знову почне накопичуватися всередині інтеркулера, навіть після ретельного промивання.

Коли інтеркулер потрібно міняти

Очищення інтеркулера допомагає не в усіх випадках. Якщо проблема пов’язана лише із забрудненням стільників або невеликою кількістю оливи всередині, промивання й обслуговування можуть відновити нормальну роботу системи. Але за серйозних пошкоджень інтеркулер зазвичай доводиться міняти.

Заміна необхідна, якщо:

• на корпусі з’явилися тріщини;
• пробиті або сильно пошкоджені стільники;
• є корозія та витік повітря;
• пошкоджені посадкові місця патрубків;
• після ДТП або удару порушилася герметичність;
• опресування показує втрату тиску;
• ремонт виходить занадто дорогим або не дає гарантованого результату.

Навіть невелика негерметичність може вплинути на роботу турбованого двигуна: мотор втрачає тягу, а турбіна працює з підвищеним навантаженням. Тому за серйозних пошкоджень зазвичай надійніше замінити інтеркулер, ніж намагатися тимчасово відновити його герметичність.

Коротко: головне про інтеркулер

Інтеркулер охолоджує повітря після турбіни перед його подачею до двигуна. Завдяки цьому мотор отримує щільніше повітря з більшою кількістю кисню й упевненіше працює під час розгону, у спеку та у важких режимах.

Якщо інтеркулер забруднений або негерметичний, двигун може втрачати потужність, гірше розганятися, більше витрачати пальне, диміти або видавати помилки щодо тиску наддуву. У разі витоку повітря також зростає навантаження на турбіну.

Якщо з’явилися свист, сліди оливи на патрубках, провали під час розгону або нестабільна робота двигуна, варто перевірити не лише турбіну, а й інтеркулер, його з’єднання та патрубки. Своєчасна діагностика допомагає уникнути серйозніших проблем із системою наддуву.

Часті запитання про інтеркулер

Що таке інтеркулер в автомобілі?

Інтеркулер — це теплообмінник, який охолоджує повітря після турбіни перед його подачею у впускний колектор двигуна. Зовні він схожий на невеликий радіатор, але працює не з антифризом, а з наддувним повітрям.

Для чого потрібен інтеркулер?

Інтеркулер потрібен для зниження температури стисненого повітря. Після охолодження повітря стає щільнішим, тому в циліндри надходить більше кисню. Це допомагає двигуну ефективніше спалювати паливо, краще тягнути під час розгону та стабільніше працювати під навантаженням.

Де знаходиться інтеркулер?

Найчастіше інтеркулер встановлюють у передній частині автомобіля — за бампером або біля решітки радіатора. Також він може розташовуватися зверху двигуна під повітрозабірником або збоку в моторному відсіку, залежно від конструкції автомобіля.

Які ознаки несправності інтеркулера?

До основних ознак несправності належать втрата тяги, провали під час розгону, свист або шипіння повітря, збільшення витрати пального, димність вихлопу, помилки за тиском наддуву та перехід двигуна в аварійний режим.

Чи можна їздити з несправним інтеркулером?

До сервісу зазвичай можна доїхати, якщо двигун працює рівно, немає сильного диму та різкої втрати потужності. Але довго їздити з пошкодженим або негерметичним інтеркулером не варто, оскільки це погіршує роботу турбонаддуву та може збільшити навантаження на турбіну.
